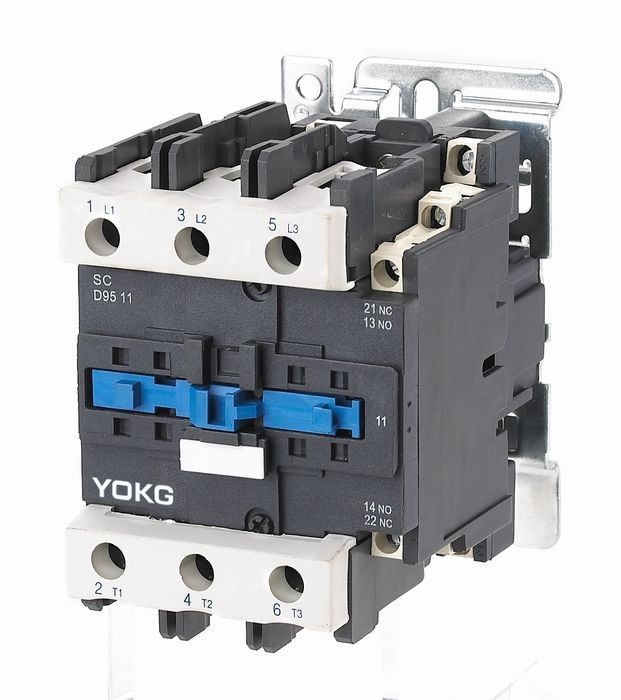

Protettore elettrico industriale del contattore 220V 110A 1NO+1NC di CA
Applicazione:
Il contattore di CA di serie dello Sc (qui di seguito contattore) è adatto a utilizzare i circuiti fino al CA di tensione nominale 690V in 50 hertz o in 60 hertz, corrente nominale fino a 95A, per la fabbricazione, rompente frequentemente, avviante & controllante il motore a corrente alternata. Combinato con il relè termico, si trasforma nel dispositivo d'avviamento elettromagnetico per la protezione dei circuiti di sovraccarico.
Questo contattore di serie aderisce al GB 14048, IEC60947-4-1
Modello ed implicazione:
Parametri principali e prestazione tecnica:
| Tipo |
SC80 |
SC95 |
| Corrente di riscaldamento stimata (A) |
110 |
110 |
| Tensione di isolamento stimata (v) |
690 |
690 |
| L'impatto stimato resiste alla tensione (chilovolt) |
6 |
6 |
| Potere di chiusura stimato |
10le |
10le |
| Rated che rompe capacità |
8le |
8le |
| Pali |
3 |
3 |
| Contatto ausiliario |
NO+NC |
NO+NC |
| A breve termine resista alla corrente (A) |
10S |
640 |
760 |
| Corrente di lavoro Rated (A) |
380V |
AC-3 |
80 |
95 |
| AC-4 |
37 |
44 |
| 660V |
AC-3 |
49 |
49 |
| AC-4 |
17,3 |
21,3 |
Capacità AC-3 della fase 3
chilowatt del motore della scoiattolo-gabbia (AC-3) |
220V |
22 |
25 |
| 380V |
37 |
45 |
| 660V |
45 |
45 |
| Frequenza di operazione (times/h) |
Vita elettrica |
AC-3 |
600 |
600 |
| AC-4 |
300 |
300 |
| Vita meccanica |
3600 |
3600 |
| Vita elettrica (10000/times) |
AC-3 |
60 |
60 |
| AC-4 |
10 |
10 |
| Vita meccanica (10000/times) |
600 |
600 |
| Tipo fornito del fusibile |
RT16-100 |
RT16-125 |
| Tensione di rifornimento stimata di controllo noi (V) |
50/60Hz |
12~480 |
12~480 |
| Gamma di operazione |
Ridotto |
(85%~110%) noi +40℃ |
(85%~110%) noi +40℃ |
| Liberazione |
(20%~75%) noi -5℃ |
(20%~75%) noi -5℃ |
| Potere medio della bobina di CA (VA) |
Inizio |
200 |
200 |
| Conservazione |
20 |
20 |
| Classe di efficienza energetica |
classe 3 |
classe 3 |
| Perdita termica (W) |
6~10 |
6~10 |
| Tempo di attuazione (spettrografia di massa) |
Fine |
20~35 |
20~35 |
| Rottura |
8~20 |
8~20 |
| Collegamenti principali del circuito |
cavo flessibile senza freddo
premendo terminale (㎟) |
1 bastone |
4~50 |
4~50 |
| 2 bastoni |
4~25
|
4~25 |
cavo flessibile con freddo
premendo terminale (㎟) |
1 bastone |
4~50 |
4~50 |
| 2 bastoni |
4~16
|
4~16 |
| Cavo duro (㎟) |
1 bastone |
4~50 |
4~50 |
| 2 bastoni |
4~25
|
4~25 |
| Dimensione di fissaggio della vite |
M10 |
M10 |
| Stringendo coppia di torsione di fissaggio (N.m) |
4,0 |
4,0 |
| Collegamenti del ciclo di controllo |
cavo flessibile senza freddo
premendo terminale (㎟) |
1 bastone |
1~4 |
1~4 |
| 2 bastoni |
1~4 |
1~4 |
cavo flessibile con freddo
premendo terminale (㎟) |
1 bastone |
1~4 |
1~4 |
| 2 bastoni |
1~2.5 |
1~2.5 |
| Cavo duro (㎟) |
1 bastone |
1~4 |
1~4 |
| 2 bastoni |
1~4 |
1~4 |
| Dimensione di fissaggio della vite |
M3.5 |
M3.5 |
| Stringendo coppia di torsione di fissaggio (N.m) |
0,8 |
0,8
|
Stato dell'installazione e di funzionamento:
Temperatura dell'aria ambiente: ≤ -5℃--+40℃
Altitudine: ≤ 2000m;
Grado di inquinamento: Classe 3
Categoria dell'installazione: III
Grado di protezione: IP20
Stato dell'installazione: l'angolo di pendenza fra il lato dell'installazione ed il lato verticale non dovrebbe essere più di ±5℃
Impatto e vibrattion: il contattore deve essere installato e funzionare secondo le circostanze, di nessun agitazione, impatto e vibrazione ovvi.
Caratteristica della struttura:
Può essere installato con i contatti ausiliarii blocco, relè di tempo e blocchetto corrente-limitato dei contatti e relè termico, quindi per essere altri prodotti derivati;
Questo contattore di serie ha piccolo volume, leggero, meno perdita di potere, lunga vita e cassaforte ed affidabilità ecc;
Il contattore può essere fornito del contatto ausiliario 1NO o del contatto ausiliario 1NC (più di meno di 32A) e del contatto ausiliario ausiliario di 1NO contact+1NC (più di 40A). Inoltre, può essere fornito di blocchetto ausiliario del contattore F4 (2blocks o 4blocks);
Oltre alla vite di uso da installare, il contattore può essere stretto con la ferrovia d'installazione standard di 35mm (sc09~95) e la ferrovia d'installazione standard di 75mm (SC40~95)
Demension dell'installazione:
| Un massimo |
B massima |
C massima |
a |
b |
∅ |
| 87 |
129 |
127 |
40 |
100/110 |
6,5 |
FAQ:
1. Potrei avere prezzi dei vostri prodotti?
Bene benvenuto. Senta libero prego per inviarci un'indagine. Otterrete la nostra risposta in 24 ore
2. Possiamo stampare il nostri logo/nome società/del sito Web sui prodotti?
Sì, l'OEM ed il ODM sono disponibili
3. Che cosa è il termine d'esecuzione per ordine regolare?
7-15 giorni per la quantità di ordine più di meno di 2000pcs; Per la più quantità, possiamo negoziare a questo proposito.
4. Ispezionate i prodotti finiti?
La nostra autoispezione di products100% e provare prima dell'imballaggio
5. Come circa i termini di pagamento?
deposito di 30%, l'equilibrio di pagamento di resto contro la copia di B/L.
