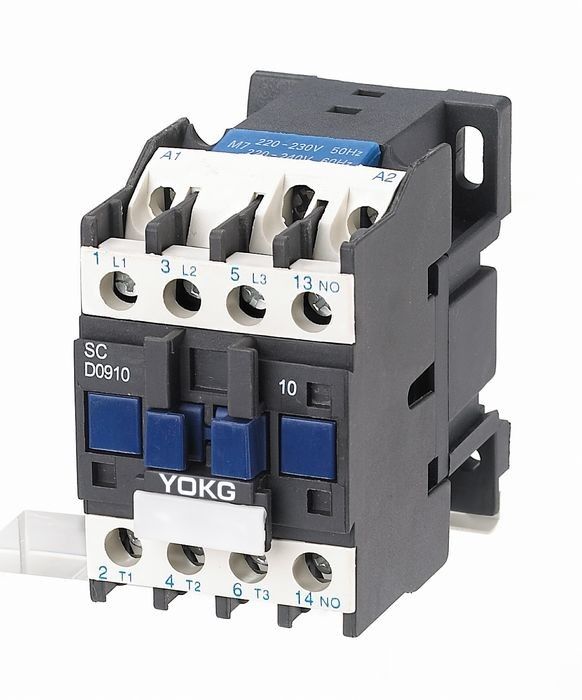

Contattore elettrico del nero del contattore SC09~12 20A 690V 3poles di CA di YOKG
Applicazione:
Il contattore di CA di serie dello Sc (qui di seguito contattore) è adatto a utilizzare i circuiti fino al CA di tensione nominale 690V in 50 hertz o in 60 hertz, corrente nominale fino a 95A, per la fabbricazione, rompente frequentemente, avviante & controllante il motore a corrente alternata. Combinato con il relè termico, si trasforma nel dispositivo d'avviamento elettromagnetico per la protezione dei circuiti di sovraccarico.
Questo contattore di serie aderisce al GB 14048, IEC60947-4-1
Parametri principali e prestazione tecnica:
Tipo | SC09 | SC12 | ||
Corrente di riscaldamento stimata (A) | 20 | 20 | ||
Tensione di isolamento stimata (v) | 690 | 690 | ||
L'impatto stimato resiste alla tensione (chilovolt) | 6 | 6 | ||
Potere di chiusura stimato | 10le | 10le | ||
Rated che rompe capacità | 8le | 8le | ||
Pali | 3 | 3 | ||
Contatto ausiliario | NO/NC | NO/NC | ||
A breve termine resista alla corrente (A) | 10S | 72 | 96 | |
Corrente di lavoro Rated (A) | 380V | AC-3 | 9 | 12 |
AC-4 | 3,5 | 5 | ||
660V | AC-3 | 6,6 | 8,9 | |
AC-4 | 1,5 | 2 | ||
Capacità AC-3 della fase 3 chilowatt del motore della scoiattolo-gabbia (AC-3) |
220V | 2,2 | 3 | |
380V | 4 | 5,5 | ||
660V | 5,5 | 7,5 | ||
Frequenza di operazione (times/h) | Vita elettrica | AC-3 | 1200 | 1200 |
AC-4 | 300 | 300 | ||
Vita meccanica | 3600 | 3600 | ||
Vita elettrica (10000/times) | AC-3 | 100 | 100 | |
AC-4 | 20 | 20 | ||
Vita meccanica (10000/times) | 1000 | 1000 | ||
Tipo fornito del fusibile | RT16-20 | RT16-20 | ||
Tensione di rifornimento stimata di controllo noi (V) | 50/60Hz | 12~480 | 12~480 | |
Gamma di operazione | Ridotto | (85%~110%) noi +40℃ | (85%~110%) noi +40℃ | |
Liberazione | (20%~75%) noi -5℃ | (20%~75%) noi -5℃ | ||
Potere medio della bobina di CA (VA) | Inizio | 70 | 70 | |
Conservazione | 8 | 8 | ||
Classe di efficienza energetica | classe 3 | classe 3 | ||
Perdita termica (W) | 2~3 | 2~3 | ||
Tempo di attuazione (spettrografia di massa) | Fine | 12~25 | 12~25 | |
Rottura | 5~20 | 5~20 | ||
Collegamenti principali del circuito | cavo flessibile senza freddo premendo terminale (㎟) |
1 bastone | 1~4 | 1~4 |
2 bastoni | 1~4 | 1~4 | ||
cavo flessibile con freddo premendo terminale (㎟) |
1 bastone | 1~4 | 1~4 | |
2 bastoni | 1~2.5 | 1~2.5 | ||
Cavo duro (㎟) | 1 bastone | 1~4 | 1~4 | |
2 bastoni | 1~4 | 1~4 | ||
Dimensione di fissaggio della vite | M3.5 | M3.5 | ||
Stringendo coppia di torsione di fissaggio (N.m) | 0,8 | 0,8 | ||
Collegamenti del ciclo di controllo | cavo flessibile senza freddo premendo terminale (㎟) |
1 bastone | 1~4 | 1~4 |
2 bastoni | 1~4 | 1~4 | ||
cavo flessibile con freddo premendo terminale (㎟) |
1 bastone | 1~4 | 1~4 | |
2 bastoni | 1~2.5 | 1~2.5 | ||
Cavo duro (㎟) | 1 bastone | 1~4 | 1~4 | |
2 bastoni | 1~4 | 1~4 | ||
Dimensione di fissaggio della vite | M3.5 | M3.5 | ||
Stringendo coppia di torsione di fissaggio (N.m) | 0,8 | 0,8 |
Modello ed implicazione:
Stato dell'installazione e di funzionamento:
Temperatura dell'aria ambiente: -5℃--+40℃ e media non più di +35℃ entro 24 ore;
Altitudine: ≤ 2000m;
Stato dell'aria: quando il più alta temperatura è +40℃, l'umidità relativa dell'aria non è fino a 50%, ma il più alta umidità è permessa alla temperatura più insufficiente. Simile, umidità di 90% a 20℃. La rugiada condensata dovrebbe essere considerata quando alla temperatura più insufficiente;
Grado di inquinamento: Classe 3
Categoria dell'installazione: III
Grado di protezione: IP20
Stato dell'installazione: l'angolo di pendenza fra il lato dell'installazione ed il lato verticale non dovrebbe essere più di ±5℃
Impatto e vibrattion: il contattore deve essere installato e funzionare secondo le circostanze, di nessun agitazione, impatto e vibrazione ovvi.
Caratteristica della struttura:
Può essere installato con i contatti ausiliarii blocco, relè di tempo e blocchetto corrente-limitato dei contatti e relè termico, quindi per essere altri prodotti derivati;
Questo contattore di serie ha piccolo volume, leggero, meno perdita di potere, lunga vita e cassaforte ed affidabilità ecc;
Il contattore può essere fornito del contatto ausiliario 1NO o del contatto ausiliario 1NC (più di meno di 32A) e del contatto ausiliario ausiliario di 1NO contact+1NC (più di 40A). Inoltre, può essere fornito di blocchetto ausiliario del contattore F4 (2blocks o 4blocks);
Oltre alla vite di uso da installare, il contattore può essere stretto con la ferrovia d'installazione standard di 35mm (sc09~95) e la ferrovia d'installazione standard di 75mm (SC40~95)
Demension dell'installazione:
Un massimo | B massima | C massima | a | b | ∅ |
47 | 76 | 82 | 34/35 | 50/60 | 4,5 |
