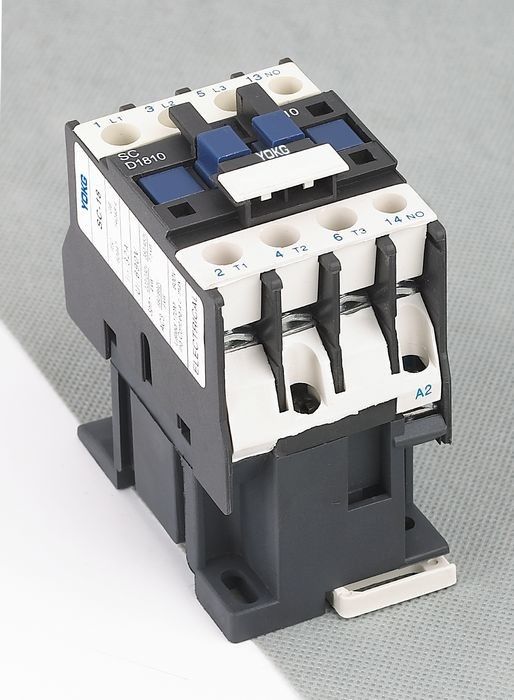

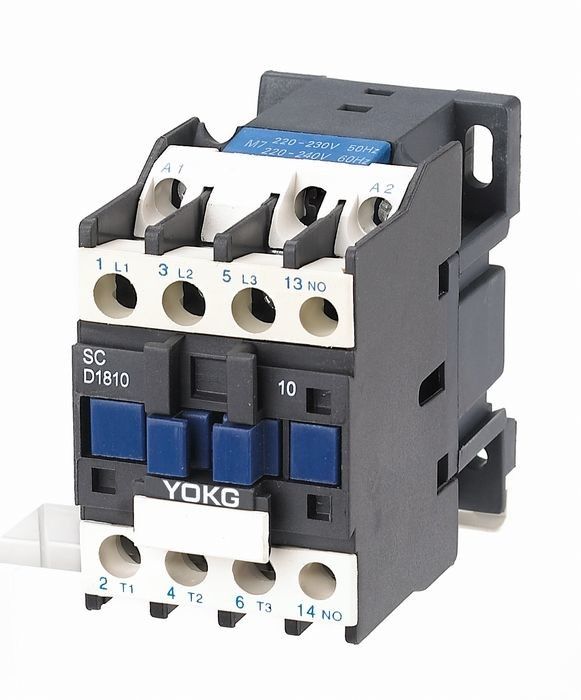

Contattore elettrico del nero del contattore 20A 690V 3poles di CA di serie dello Sc di YOKG
Applicazione:
I contattori di CA di serie dello Sc pricipalmente sono usati per tensione 50Hz/60Hz.rated di CA fino a 660V ed alla corrente nominale fino a 95A per il commutatore a distanza, la rottura e cominciare frequente, controllante il motore a corrente alternata. Inoltre, il contattore può fungere da contattore ad azione ritardata, il contattore reversibile, dispositivo d'avviamento di stella-delta tramite l'aggiunta degli accessori quale l'aggiunta del contatto ausiliario modulare messo. Testa ad azione ritardata dell'aria, meccanismo meccanico dell'interruttore di sicurezza, ecc. Inoltre, potrebbe fungere da dispositivo d'avviamento elettromagnetico dalla spina diretta del relè termico.
Questo contattore di serie aderisce al GB 14048, IEC60947-4-1
Parametri principali e prestazione tecnica:
| Tipo | SC18 | ||
| Corrente di riscaldamento stimata (A) | 32 | ||
| Tensione di isolamento stimata (v) | 690 | ||
| L'impatto stimato resiste alla tensione (chilovolt) | 6 | ||
| Potere di chiusura stimato | 10le | ||
| Rated che rompe capacità | 8le | ||
| Pali | 3 | ||
| Contatto ausiliario | NO/NC | ||
| A breve termine resista alla corrente (A) | 10S | 144 | |
| Corrente di lavoro Rated (A) | 380V | AC-3 | 18 |
| AC-4 | 7,7 | ||
| 660V | AC-3 | 12 | |
| AC-4 | 3,8 | ||
| Capacità AC-3 della fase 3 chilowatt del motore della scoiattolo-gabbia (AC-3) |
220V | 4 | |
| 380V | 7,5 | ||
| 660V | 10 | ||
| Frequenza di operazione (times/h) | Vita elettrica | AC-3 | 1200 |
| AC-4 | 300 | ||
| Vita meccanica | 3600 | ||
| Vita elettrica (10000/times) | AC-3 | 100 | |
| AC-4 | 20 | ||
| Vita meccanica (10000/times) | 1000 | ||
| Tipo fornito del fusibile | RT16-32 | ||
| Tensione di rifornimento stimata di controllo noi (V) | 50/60Hz | 12~480 | |
| Gamma di operazione | Ridotto | (85%~110%) noi +40℃ | |
| Liberazione | (20%~75%) noi -5℃ | ||
| Potere medio della bobina di CA (VA) | Inizio | 70 | |
| Conservazione | 8 | ||
| Classe di efficienza energetica | classe 3 | ||
| Perdita termica (W) | 2~3 | ||
| Tempo di attuazione (spettrografia di massa) | Fine | 12~25 | |
| Rottura | 5~20 | ||
| Collegamenti principali del circuito | cavo flessibile senza freddo premendo terminale (㎟) |
1 bastone | 1.5~6 |
| 2 bastoni | 1.5~6 | ||
| cavo flessibile con freddo premendo terminale (㎟) |
1 bastone | 1~6 | |
| 2 bastoni | 1~4 | ||
| Cavo duro (㎟) | 1 bastone | 1.5~6 | |
| 2 bastoni | 1.5~6 | ||
| Dimensione di fissaggio della vite | M3.5 | ||
| Stringendo coppia di torsione di fissaggio (N.m) | 0,8 | ||
| Collegamenti del ciclo di controllo | cavo flessibile senza freddo premendo terminale (㎟) |
1 bastone | 1~4 |
| 2 bastoni | 1~4 | ||
| cavo flessibile con freddo premendo terminale (㎟) |
1 bastone | 1~4 | |
| 2 bastoni | 1~2.5 | ||
| Cavo duro (㎟) | 1 bastone | 1~4 | |
| 2 bastoni | 1~4 | ||
| Dimensione di fissaggio della vite | M3.5 | ||
| Stringendo coppia di torsione di fissaggio (N.m) | 0,8 |
||
Modello ed implicazione:
Stato dell'installazione e di funzionamento:
Temperatura dell'aria ambiente: -5℃--+40℃ e media non più di +35℃ entro 24 ore;
Altitudine: ≤ 2000m;
Stato dell'aria: quando il più alta temperatura è +40℃, l'umidità relativa dell'aria non è fino a 50%, ma il più alta umidità è permessa alla temperatura più insufficiente. Simile, umidità di 90% a 20℃. La rugiada condensata dovrebbe essere considerata quando alla temperatura più insufficiente;
Grado di inquinamento: Classe 3
Categoria dell'installazione: III
Grado di protezione: IP20
Stato dell'installazione: l'angolo di pendenza fra il lato dell'installazione ed il lato verticale non dovrebbe essere più di ±5℃
Impatto e vibrattion: il contattore deve essere installato e funzionare secondo le circostanze, di nessun agitazione, impatto e vibrazione ovvi.
Caratteristica della struttura:
Può essere installato con i contatti ausiliarii blocco, relè di tempo e blocchetto corrente-limitato dei contatti e relè termico, quindi per essere altri prodotti derivati;
Questo contattore di serie ha piccolo volume, leggero, meno perdita di potere, lunga vita e cassaforte ed affidabilità ecc;
Il contattore può essere fornito del contatto ausiliario 1NO o del contatto ausiliario 1NC (più di meno di 32A) e del contatto ausiliario ausiliario di 1NO contact+1NC (più di 40A). Inoltre, può essere fornito di blocchetto ausiliario del contattore F4 (2blocks o 4blocks);
Oltre alla vite di uso da installare, il contattore può essere stretto con la ferrovia d'installazione standard di 35mm (sc09~95) e la ferrovia d'installazione standard di 75mm (SC40~95)
Dimensione dell'installazione:
| Un massimo | B massima | C massima | a | b | ∅ |
| 47 | 76 | 87 | 34/35 | 50/60 | 4,5 |
