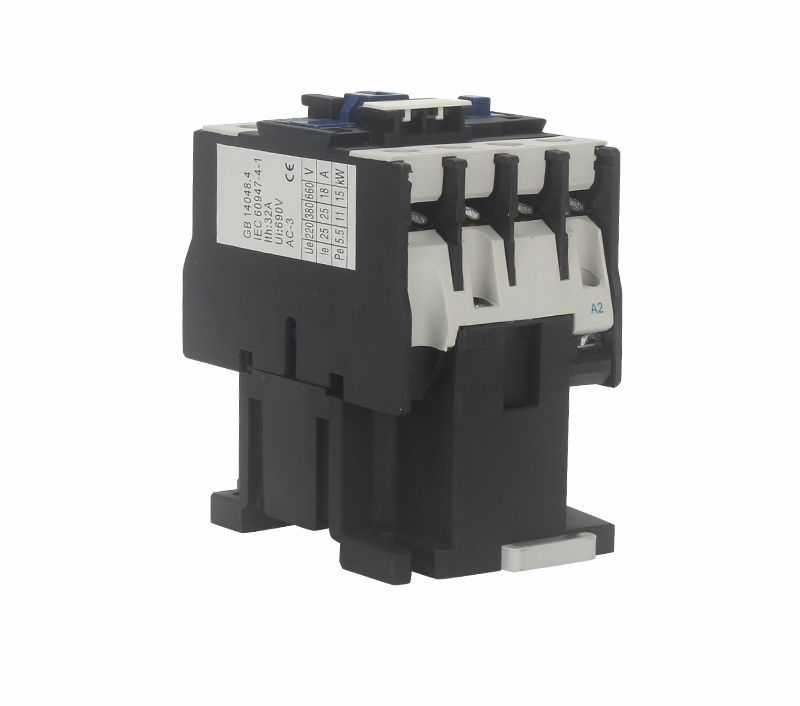

fase magnetica 3 Pali elettrici del contattore 3 di CA della ferrovia di baccano 40A
Applicazione:
Il contattore di CA di serie dello Sc (qui di seguito contattore) è adatto a utilizzare i circuiti fino al CA di tensione nominale 690V in 50 hertz o in 60 hertz, corrente nominale fino a 95A, per la fabbricazione, rompente frequentemente, avviante & controllante il motore a corrente alternata. Combinato con il relè termico, si trasforma nel dispositivo d'avviamento elettromagnetico per la protezione dei circuiti di sovraccarico.
Questo contattore di serie aderisce al GB 14048, IEC60947-4-1
Modello ed implicazione:
Parametri principali e prestazione tecnica:
| Tipo | SC25 | ||
| Corrente di riscaldamento stimata (A) | 40 | ||
| Tensione di isolamento stimata (v) | 690 | ||
| L'impatto stimato resiste alla tensione (chilovolt) | 6 | ||
| Potere di chiusura stimato | 10le | ||
| Rated che rompe capacità | 8le | ||
| Pali | 3 | ||
| Contatto ausiliario | NO/NC | ||
| A breve termine resista alla corrente (A) | 10S | 200 | |
| Corrente di lavoro Rated (A) | 380V | AC-3 | 25 |
| AC-4 | 8,5 | ||
| 660V | AC-3 | 18 | |
| AC-4 | 4,4 | ||
| Capacità AC-3 della fase 3 chilowatt del motore della scoiattolo-gabbia (AC-3) |
220V | 5,5 | |
| 380V | 11 | ||
| 660V | 15 | ||
| Frequenza di operazione (times/h) | Vita elettrica | AC-3 | 600 |
| AC-4 | 300 | ||
| Vita meccanica | 3600 | ||
| Vita elettrica (10000/times) | AC-3 | 100 | |
| AC-4 | 20 | ||
| Vita meccanica (10000/times) | 1000 | ||
| Tipo fornito del fusibile | RT16-40 | ||
| Tensione di rifornimento stimata di controllo noi (V) | 50/60Hz | 12~480 | |
| Gamma di operazione | Ridotto | (85%~110%) noi +40℃ | |
| Liberazione | (20%~75%) noi -5℃ | ||
| Potere medio della bobina di CA (VA) | Inizio | 110 | |
| Conservazione | 11 | ||
| Classe di efficienza energetica | classe 3 | ||
| Perdita termica (W) | 3~4 | ||
| Tempo di attuazione (spettrografia di massa) | Fine | 12~25 | |
| Rottura | 5~20 | ||
| Collegamenti principali del circuito | cavo flessibile senza freddo premendo terminale (㎟) |
1 bastone | 1.5~10 |
| 2 bastoni | 1.5~6 | ||
| cavo flessibile con freddo premendo terminale (㎟) |
1 bastone | 1~6 | |
| 2 bastoni |
1~4 |
||
| Cavo duro (㎟) | 1 bastone | 1.5~6 | |
| 2 bastoni |
1.5~6 |
||
| Dimensione di fissaggio della vite | M4 | ||
| Stringendo coppia di torsione di fissaggio (N.m) | 1,2 | ||
| Collegamenti del ciclo di controllo | cavo flessibile senza freddo premendo terminale (㎟) |
1 bastone | 1~4 |
| 2 bastoni | 1~4 | ||
| cavo flessibile con freddo premendo terminale (㎟) |
1 bastone | 1~4 | |
| 2 bastoni | 1~2.5 | ||
| Cavo duro (㎟) | 1 bastone | 1~4 | |
| 2 bastoni | 1~4 | ||
| Dimensione di fissaggio della vite | M3.5 | ||
| Stringendo coppia di torsione di fissaggio (N.m) | 0,8 |
||
Stato dell'installazione e di funzionamento:
Temperatura dell'aria ambiente: -5℃--+40℃ e media non più di +35℃ entro 24 ore;
Altitudine: ≤ 2000m;
Stato dell'aria: quando il più alta temperatura è +40℃, l'umidità relativa dell'aria non è fino a 50%, ma il più alta umidità è permessa alla temperatura più insufficiente. Simile, umidità di 90% a 20℃. La rugiada condensata dovrebbe essere considerata quando alla temperatura più insufficiente;
Grado di inquinamento: Classe 3
Categoria dell'installazione: III
Grado di protezione: IP20
Stato dell'installazione: l'angolo di pendenza fra il lato dell'installazione ed il lato verticale non dovrebbe essere più di ±5℃
Impatto e vibrattion: il contattore deve essere installato e funzionare secondo le circostanze, di nessun agitazione, impatto e vibrazione ovvi.
Caratteristica della struttura:
Può essere installato con i contatti ausiliarii blocco, relè di tempo e blocchetto corrente-limitato dei contatti e relè termico, quindi per essere altri prodotti derivati;
Questo contattore di serie ha piccolo volume, leggero, meno perdita di potere, lunga vita e cassaforte ed affidabilità ecc;
Il contattore può essere fornito del contatto ausiliario 1NO o del contatto ausiliario 1NC (più di meno di 32A) e del contatto ausiliario ausiliario di 1NO contact+1NC (più di 40A). Inoltre, può essere fornito di blocchetto ausiliario del contattore F4 (2blocks o 4blocks);

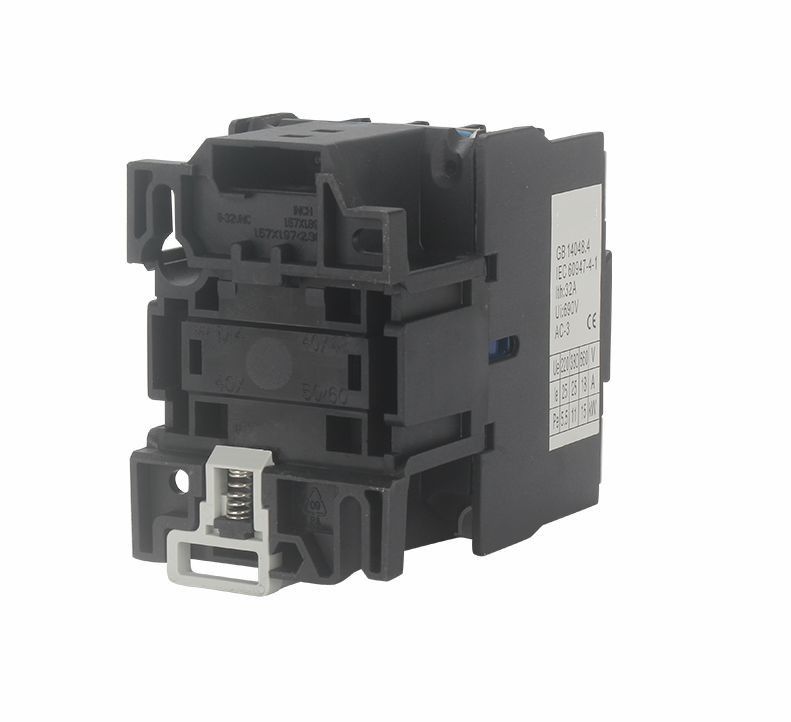

Oltre alla vite di uso da installare, il contattore può essere stretto con la ferrovia d'installazione standard di 35mm (sc09~95) e la ferrovia d'installazione standard di 75mm (SC40~95)
Dimensione dell'installazione:
| Un massimo | B massima | C massima | a | b | ∅ |
| 57 | 86 | 95 | 40 | 48 | 4,5 |
