Descrizione del prodotto:

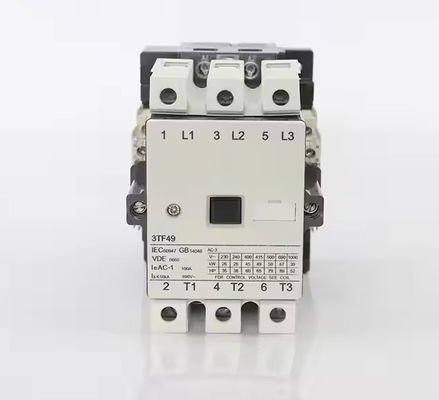

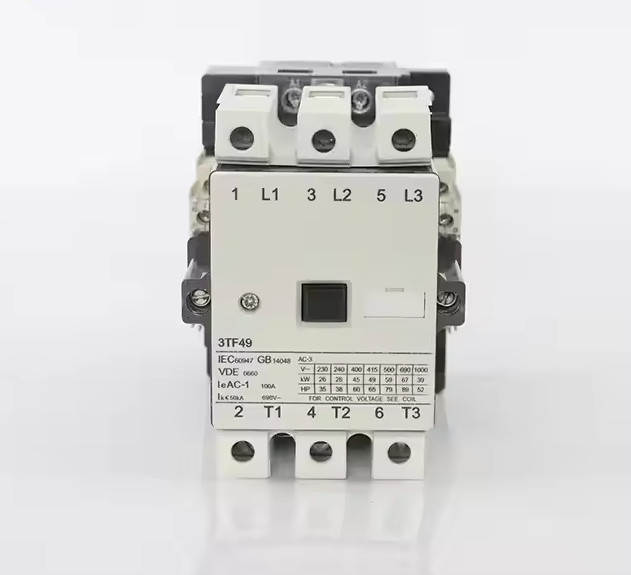

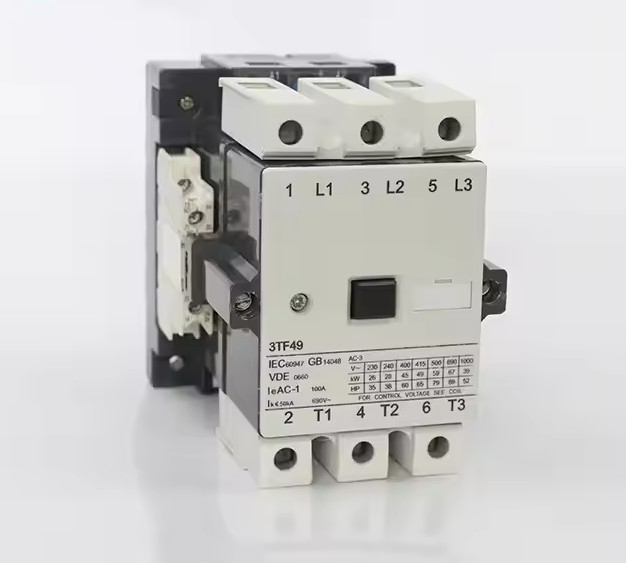

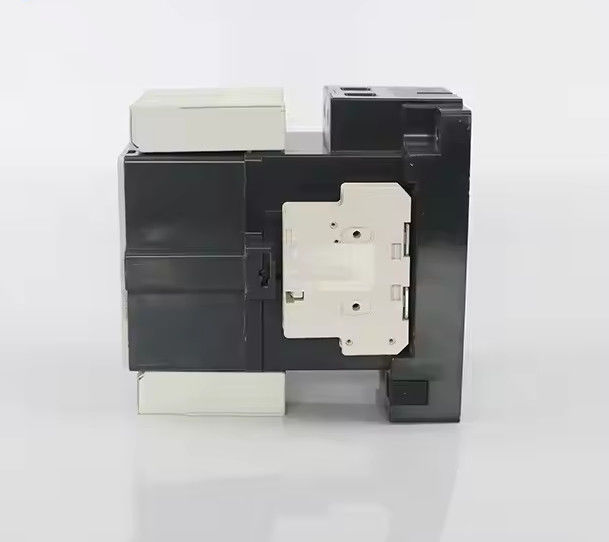

Il contattore CA della serie 3TF è utilizzato per la realizzazione e la rottura e per l'avvio e il controllo frequenti del motore.
Il prodotto è conforme alla norma IEC60947-4-1.
I contatti ausiliari sono disposti 2NO+2NC al massimo, si utilizza la connessione di blocco flessibile tra il supporto di contatto e il nucleo.
Parametri principali e prestazioni tecniche:
| Tipo |
STF46 |
STF47 |
STF48 |
STF49 |
STF50 |
STF51 |
| Corrente di riscaldamento nominale (A) |
80 |
90 |
100 |
100 |
160 |
160 |
| Tensione nominale di isolamento (V) |
690 |
| Tensione nominale di resistenza all'urto (KV) |
6 |
| Capacità di produzione nominale |
10le |
| Capacità di rottura nominale |
8le |
| Poloni |
3 |
| Contatto ausiliario |
2NO+2NC |
2NO+2NC |
2NO+2NC |
2NO+2NC |
2NO+2NC |
2NO+2NC |
| Corrente di resistenza a breve durata (A) |
10S |
360 |
504 |
600 |
680 |
880 |
1120 |
Corrente di lavoro nominale ((A) |
380 V |
AC-3 |
45 |
63 |
75 |
85 |
110 |
140 |
| AC-4 |
24 |
28 |
34 |
42 |
54 |
68 |
Potenza del motore controllabile (KW)
50 Hz |
AC-3 |
220 V |
15 |
18.5 |
22 |
26 |
37 |
43 |
| 380 V |
22 |
30 |
37 |
45 |
55 |
75 |
| 500 V |
30 |
41 |
50 |
59 |
76 |
98 |
| 660 V |
39 |
55 |
67 |
67 |
100 |
100 |
| AC-4 |
380 V |
12 |
14 |
17 |
21 |
27 |
35 |
| 660 V |
20.8 |
24.3 |
29.5 |
36 |
46.9 |
60 |
| Frequenza di funzionamento (volte/ora) |
AC-3 |
600 |
600 |
600 |
600 |
600 |
600 |
| AC-4 |
300 |
300 |
300 |
300 |
300 |
300 |
| durata elettrica (10000 volte) |
AC-3 |
60 |
60 |
60 |
60 |
60 |
60 |
| AC-4 |
15 |
15 |
10 |
10 |
10 |
10 |
| Durata di vita meccanica (10000 volte) |
800 |
800 |
600 |
600 |
600 |
600 |
| Tolleranza di tensione di lavoro (AC) della bobina di attrazione |
(85% ∼ 110%) Us +40°C |
| Attrazione Consumo di energia della bobina |
Conservazione (VA) |
17 |
17 |
32 |
32 |
39 |
39 |
| Raccoglimento ((VA) |
183 |
183 |
330 |
330 |
550 |
550 |
| Corrente termica convenzionale di contatto ausiliario ((A) |
10 |
10 |
10 |
10 |
10 |
10 |
| tensione di isolamento nominale del contatto ausiliario (V) |
690 |
690 |
690 |
690 |
690 |
690 |
| Corrente nominale di funzionamento del contatto ausiliario (A) |
AC-15 |
380 V |
4 |
4 |
4 |
4 |
4 |
4 |
| 220 V |
6 |
6 |
6 |
6 |
6 |
6 |
| DC-13 |
110 V |
1.14 |
1.14 |
1.14 |
1.14 |
1.14 |
1.14 |
| 220 V |
0.48 |
0.48 |
0.48 |
0.48 |
0.48 |
0.48 |
