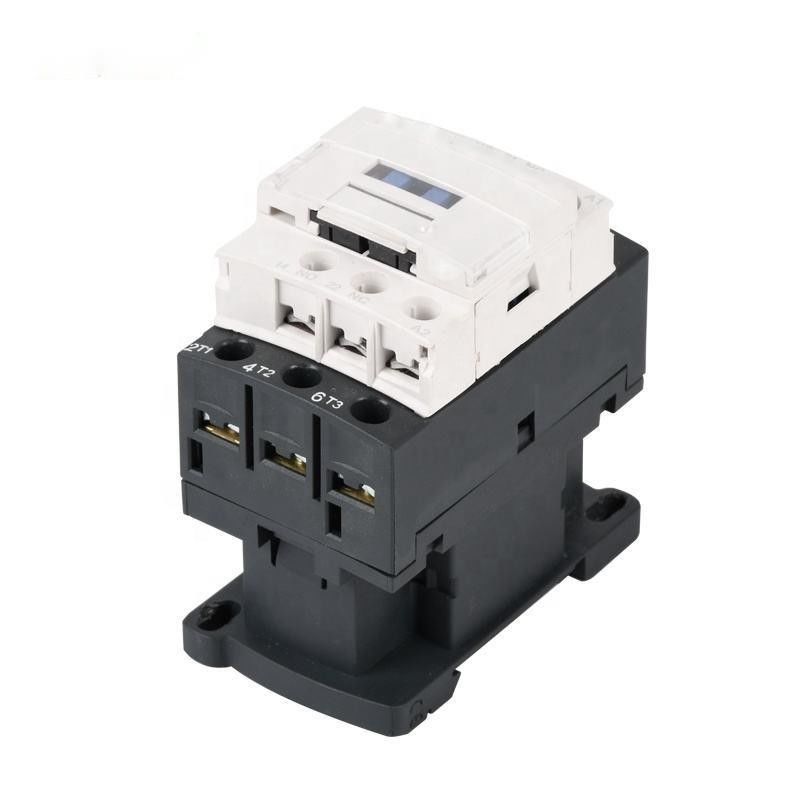

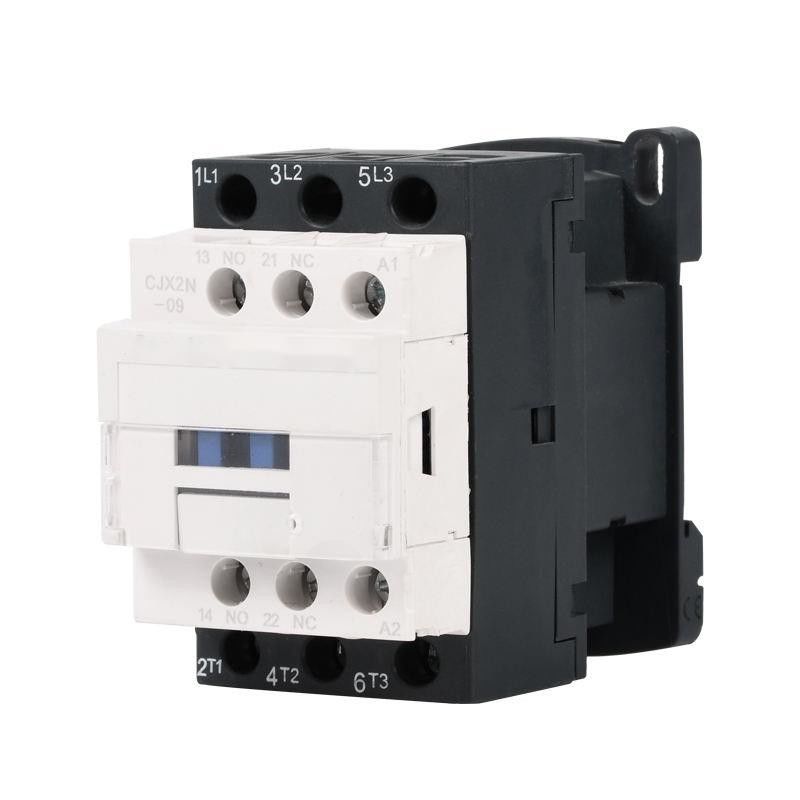

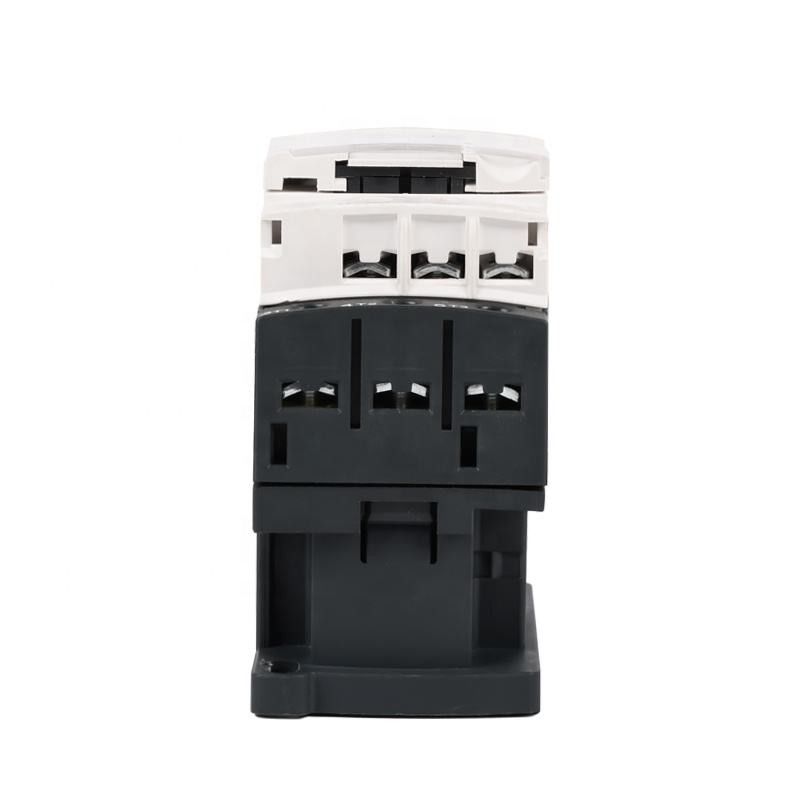

Contattore magnetico 3P+NO+NC D18 32A AC 220V 380V Contattore avviamento motore
Applicazione:
Il contattore CA serie SC1 è adatto per l'utilizzo nei circuiti con tensione nominale fino a 660 V CA 50 Hz o 60 Hz, corrente nominale fino a
95A, per avviare, interrompere, avviare frequentemente e controllare il motore CA.Abbinato al blocco contatti ausiliari, temporizzazione ritardata
e dispositivo di interblocco macchina ecc., diventa il contattore di ritardo, il contattore di interblocco meccanico, l'avviatore stella triangolo.Con il
relè termico, è combinato nel motorino di avviamento elettromagnetico.Il contattore è prodotto secondo IEC 60947-4.
Parametri principali e prestazioni tecniche:
| Tipo | SC1-09 | SC1-12 | SC1-18 | SC1-25 | SC1-32 | ||
| Corrente di riscaldamento nominale (A) | 20 | 20 | 25 | 32 | 40 | ||
| Tensione nominale di isolamento (V) | 690 | ||||||
| Tensione nominale di resistenza agli urti (KV) | 6 | ||||||
| Capacità di produzione nominale | 10le | ||||||
| Potere di rottura nominale | 8le | ||||||
| Poli | 3 | ||||||
| Contatto ausiliario | 1NA + 1NC | ||||||
| Corrente di tenuta di breve durata (A) | 10S | 72 | 96 | 144 | 200 | 256 | |
| AC-3 Corrente di lavoro nominale (A) |
220V/230V | 9 | 12 | 18 | 25 | 32 | |
| 380V/400V | 9 | 12 | 18 | 25 | 32 | ||
| 660V/690V | 6.5 | 8.9 | 12 | 18 | 22 | ||
| Capacità AC-3 della fase 3 motore a gabbia di scoiattolo (AC-3) KW |
220V/230V | 2.2 | 3 | 4 | 5.5 | 7.5 | |
| 380V/400V | 4 | 5.5 | 7.5 | 11 | 15 | ||
| 660V/690V | 5.5 | 7.5 | 10 | 15 | 18.5 | ||
| Frequenza di intervento (volte/h) | Vita elettrica | 1200 | 600 | ||||
| Vita meccanica | 3600 | ||||||
| AC-3 Vita elettrica (10000/volte) | 100 | 100 | 100 | 100 | 80 | ||
| Vita meccanica (10000/volte) | 1000 | 1000 | 1000 | 1000 | 800 | ||
| Tipo di fusibile dotato | RT16-20 | RT16-20 | RT16-32 | RT16-40 | RT16-50 | ||
| Tensione nominale di alimentazione di comando Us(V) | 50/60Hz | 12～480 | |||||
| Intervallo operativo | Tirare dentro | (85%~110%)Noi +40℃ | |||||
| Rilasciare | (20% ~ 75%) Noi -5 ℃ | ||||||
| Potenza media bobina CA (VA) | Inizio | 70 | 110 | ||||
| Mantenere | 8 | 11 | |||||
| Classe di efficienza energetica | classe 3 | ||||||
| Perdita termica (W) | 2～3 | 3～4 | |||||
| Tempo di attuazione (ms) | Chiudere | 12～35 | |||||
| Rompere | 5～20 | ||||||
| Cablaggio del circuito principale | filo flessibile senza freddo premendo il terminale (㎟) |
1 bastone | 1～4 | 1～4 | 1.5～6 | 1.5～10 | 2.5～10 |
| 2 bastoncini | 1～4 | 1～4 | 1.5～6 | 1.5～6 | 2.5～10 | ||
| filo flessibile con freddo premendo il terminale (㎟) |
1 bastone | 1～4 | 1～4 | 1～6 | 1～6 | 1～10 | |
| 2 bastoncini | 1～2.5 | 1～2.5 | 1～4 | 1～4 | 1.5～6 | ||
| Filo duro (㎟) | 1 bastone | 1～4 | 1～4 | 1.5～6 | 1.5～6 | 1.5～10 | |
| 2 bastoncini | 1～4 | 1～4 | 1.5～6 | 1.5～6 | 2.5～10 | ||
| Dimensione della vite di fissaggio | M3.5 | M4 | |||||
| Coppia di serraggio serraggio (Nm) | 0.8 | 1.2 | |||||
| Cablaggio del circuito di controllo | filo flessibile senza freddo premendo il terminale (㎟) |
1 bastone | 1～4 | 1～4 | 1～4 | 1～4 | 1～4 |
| 2 bastoncini | 1～4 | 1～4 | 1～4 | 1～4 | 1～4 | ||
| filo flessibile con freddo premendo il terminale (㎟) |
1 bastone | 1～4 | 1～4 | 1～4 | 1～4 | 1～4 | |
| 2 bastoncini | 1～2.5 | 1～2.5 | 1～2.5 | 1～2.5 | 1～2.5 | ||
| Filo duro (㎟) | 1 bastone | 1～4 | 1～4 | 1～4 | 1～4 | 1～4 | |
| 2 bastoncini | 1～4 | 1～4 | 1～4 | 1～4 | 1～4 | ||
| Dimensione della vite di fissaggio | M3.5 | ||||||
| Coppia di serraggio serraggio (Nm) | 0.8 | ||||||
Dimensione dell'installazione:
| Tipo | Un massimo | B max | C max | un | b | ∅ |
| SC1-09～18 | 45 | 77 | 86 | 35 | 50/60 | 4.5 |
| SC1-25～32 | 45 | 85 | 92 | 35 | 60/70 | 4.5 |
| SC1-40～65 | 75 | 127 | 119 | 40 | 100/110 | 6.5 |
| SC1-80～95 | 85 | 127 | 130 | 40 | 100/110 | 6.5 |
