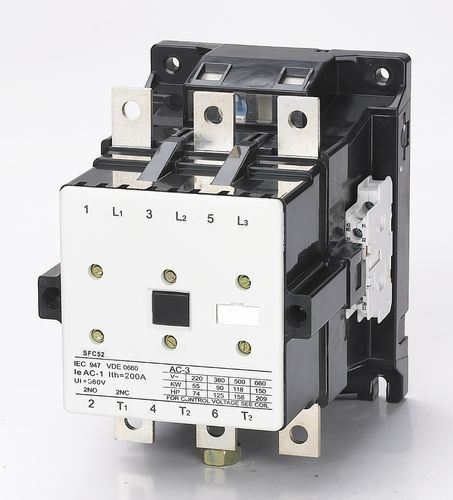

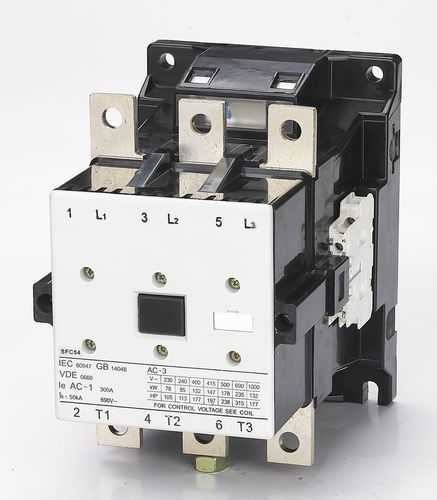

OEM prezzo franco fabbrica di Palo 2NO+2NC del contattore 3 di CA di 50/60 di hertz 210A 300A 400A 550A
Applicazione:
Il contattore di CA di serie di SFC (qui di seguito contattore) è adatto a utilizzare nei circuiti fino al CA di tensione nominale 690V 50 hertz o 60 hertz, tensione di isolamento stimata di 690V e la corrente nominale da 9A a 475A alla tensione di lavoro stimata 380V nel tipo di applicazione AC-3 ed è usato per il collegamento e la rottura interurbani del circuito. Il contattore è adatto nel frequenti inizio e controllo del motore a corrente alternata.
Questo contattore di serie aderisce al GB 14048, IEC60947-4-1
Parametri principali e prestazione tecnica:
Tipo | SFC52 | SFC53 | SFC54 | SFC55 | SFC56 | SFC57 | ||
Corrente di riscaldamento stimata (A) | 210 | 210 | 300 | 300 | 400 | 550 | ||
Tensione di isolamento stimata (v) | 690 | |||||||
L'impatto stimato resiste alla tensione (chilovolt) | 6 | |||||||
Potere di chiusura stimato | 10le | |||||||
Rated che rompe capacità | 8le | |||||||
Pali | 3 | |||||||
Contatto ausiliario | 2NO+2NC | 2NO+2NC | 2NO+2NC | 2NO+2NC | 2NO+2NC | 2NO+2NC | ||
A breve termine resista alla corrente (A) | 10S | 1360 | 1640 | 2000 | 2400 | 3200 | 3800 | |
Corrente di lavoro Rated (A) |
380V | AC-3 | 170 | 205 | 250 | 300 | 400 | 475 |
AC-4 | 75 | 96 | 110 | 125 | 150 | 150 | ||
Potere controllabile del motore (chilowatt) 50Hz |
AC-3 | 220V | 55 | 64 | 78 | 93 | 125 | 145 |
380V | 90 | 110 | 132 | 160 | 200 | 250 | ||
500V | 118 | 145 | 178 | 210 | 284 | 329 | ||
660V | 156 | 156 | 235 | 235 | 375 | 375 | ||
AC-4 | 380V | 38 | 50 | 58 | 66 | 81 | 81 | |
660V | 66 | 86 | 100 | 114 | 140 | 140 | ||
Frequenza di operazione (times/h) | AC-3 | 300 | 300 | 300 | 300 | 120 | 120 | |
AC-4 | 300 | 120 | 120 | 120 | 120 | 120 | ||
Vita elettrica (10000/times) | AC-3 | 60 | 60 | 60 | 60 | 60 | 60 | |
AC-4 | 10 | 10 | 10 | 10 | 10 | 10 | ||
Vita meccanica (10000/times) | 600 | 600 | 600 | 600 | 600 | 600 | ||
Attirando tolleranza di tensione di funzionamento della bobina (CA) | (85%~110%) noi +40℃ | |||||||
Attrazione del consumo di energia della bobina | Conservazione (VA) | 58 | 58 | 84 | 84 | 115 | 115 | |
Raccolta (VA) | 910 | 910 | 1430 | 1430 | 2450 | 2450 | ||
Corrente termica convenzionale del contatto ausiliario (A) | 10 | 10 | 10 | 10 | 10 | 10 | ||
Tensione di isolamento stimata del contatto ausiliario (v) | 690 | 690 | 690 | 690 | 690 | 690 | ||
Il contatto ausiliario ha valutato l'attività in corso (A) | AC-15 | 380V | 4 | 4 | 4 | 4 | 4 | 4 |
220V | 6 | 6 | 6 | 6 | 6 | 6 | ||
DC-13 | 110V | 1,14 | 1,14 | 1,14 | 1,14 | 1,14 | 1,14 | |
220V | 0,48 | 0,48 | 0,48 | 0,48 | 0,48 | 0,48 |
Stato dell'installazione e di funzionamento:
Temperatura dell'aria ambiente del ♦: -5℃--+40℃ e media non più di +35℃ entro 24 ore;
Altitudine del ♦: ≤ 2000m;
Stato dell'aria del ♦: quando il più alta temperatura è +40℃, l'umidità relativa dell'aria non è fino a 50%, ma il più alta umidità è permessa alla temperatura più insufficiente. Simile, umidità di 90% a 20℃. La rugiada condensata dovrebbe essere considerata quando alla temperatura più insufficiente;
Grado di inquinamento del ♦: Classe 3
Categoria dell'installazione del ♦: III
Grado di protezione del ♦: IP20
Stato dell'installazione del ♦: l'angolo di pendenza fra il lato dell'installazione ed il lato verticale non dovrebbe essere più di ±5℃
Impatto e vibrattion del ♦: il contattore deve essere installato e funzionare secondo le circostanze, di nessun agitazione, impatto e vibrazione ovvi.
Caratteristica della struttura:
Progettazione di sicurezza del ♦ contro scossa elettrica, più sicuro ed affidabile
Il ♦ la caratteristica di piccolo volume, camera leggera e d'effetto ad arco è accluso, piccola distanza d'effetto ad arco elettrica
Il ♦ che la costruzione d'estinzione è novella, abrasione dei contatti è piccolo, con una vita elettrica lunga
♦ il funzionamento del magnete che molti vantaggi quale buona affidabilità, impatto resistente, vantaggi significativi di stanchezza ecc
Il ♦ il contatto ha due paia di aperto normale e contatto ausiliario vicino, inoltre, può essere contatti più ausiliarii montati
Il ♦ esclude per stringere con le viti, contattore può essere stretto lungamente con una ferrovia d'installazione standard di 35mm
Dimensione dell'installazione e di aspetto:
Dimensione dell'installazione:
Tipo | Un massimo | B massima | C massima | a | b | ∅ |
SFC52 |
140 | 185 | 190 | 110 | 160 | 7,0 |
SFC53 | 140 | 185 | 190 | 110 | 160 | 7,0 |
SFC54 | 150 | 205 | 205 | 120 | 180 | 9,0 |
SFC55 | 150 | 205 | 205 | 120 | 180 | 9,0 |
SFC56 | 165 | 205 | 230 | 130 | 180 | 9,0 |
SFC57 | 165 | 205 | 230 | 130 | 180 | 9,0 |
