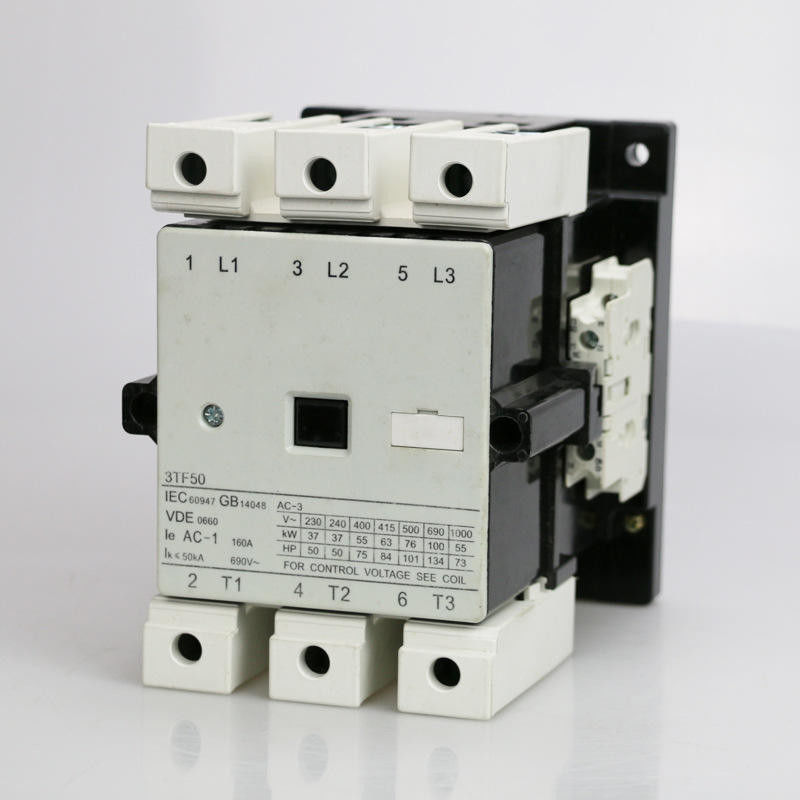

Contattore magnetico elettrico AC serie CJX1 160A 24V 48V 110V 220V 380V
Applicazione:
I contattori AC serie 3TF sono adatti per sistemi elettrici con AC 50/60Hz, tensione operativa nominale fino a 660V. Nell'uso AC-3, tensione operativa nominale fino a 380V, corrente operativa nominale fino a 630A per avviare o interrompere motori remoti o sistemi. Formano avviatori elettromagnetici con protezione da sovraccarico termico o da mancanza di fase adatta. Sono realizzati secondo IEC 60947, BS 5424 e VDE 0660.
I contatti ausiliari sono disposti al massimo 2NO+2NC. Viene impiegata la connessione flessibile tra il supporto del contatto e il nucleo.
Tutti i prodotti della serie possono essere montati a vite, i contattori le≤32A anche su guida di installazione.
Parametri principali e prestazioni tecniche:
| Tipo |
SFC46 |
SFC47 |
SFC48 |
SFC49 |
SFC50 |
SFC51 |
| Corrente di riscaldamento nominale (A) |
80 |
90 |
100 |
100 |
160 |
160 |
| Tensione di isolamento nominale (V) |
690 |
| Tensione nominale di tenuta all'impulso (KV) |
6 |
| Capacità nominale di chiusura |
10le |
| Capacità nominale di apertura |
8le |
| Poli |
3 |
| Contatto ausiliario |
2NO+2NC |
2NO+2NC |
2NO+2NC |
2NO+2NC |
2NO+2NC |
2NO+2NC |
| Corrente di tenuta di breve durata (A) |
10S |
360 |
504 |
600 |
680 |
880 |
1120 |
Corrente di lavoro nominale (A) |
380V |
AC-3 |
45 |
63 |
75 |
85 |
110 |
140 |
| AC-4 |
24 |
28 |
34 |
42 |
54 |
68 |
Potenza motore controllabile (KW)
50Hz |
AC-3 |
220V |
15 |
18.5 |
22 |
26 |
37 |
43 |
| 380V |
22 |
30 |
37 |
45 |
55 |
75 |
| 500V |
30 |
41 |
50 |
59 |
76 |
98 |
| 660V |
39 |
55 |
67 |
67 |
100 |
100 |
| AC-4 |
380V |
12 |
14 |
17 |
21 |
27 |
35 |
| 660V |
20.8 |
24.3 |
29.5 |
36 |
46.9 |
60 |
| Frequenza di funzionamento (volte/h) |
AC-3 |
600 |
600 |
600 |
600 |
600 |
600 |
| AC-4 |
300 |
300 |
300 |
300 |
300 |
300 |
| Vita elettrica (10000/volte) |
AC-3 |
60 |
60 |
60 |
60 |
60 |
60 |
| AC-4 |
15 |
15 |
10 |
10 |
10 |
10 |
| Vita meccanica (10000/volte) |
800 |
800 |
600 |
600 |
600 |
600 |
| Tolleranza tensione di lavoro bobina di attrazione (AC) |
(85%～110%)Us +40℃ |
| Consumo energetico bobina di attrazione |
Mantenimento (VA) |
17 |
17 |
32 |
32 |
39 |
39 |
| Attivazione (VA) |
183 |
183 |
330 |
330 |
550 |
550 |
| Corrente termica convenzionale contatto ausiliario (A) |
10 |
10 |
10 |
10 |
10 |
10 |
| Tensione di isolamento nominale contatto ausiliario (V) |
690 |
690 |
690 |
690 |
690 |
690 |
| Corrente di lavoro nominale contatto ausiliario (A) |
AC-15 |
380V |
4 |
4 |
4 |
4 |
4 |
4 |
| 220V |
6 |
6 |
6 |
6 |
6 |
6 |
| DC-13 |
110V |
1.14 |
1.14 |
1.14 |
1.14 |
1.14 |
1.14 |
| 220V |
0.48 |
0.48 |
0.48 |
0.48 |
0.48 |
0.48 |
Caratteristiche strutturali:
* Design di sicurezza contro l'elettricità, più sicuro e affidabile
* Caratteristiche di volume ridotto, peso leggero, camera d'arco chiusa, piccola distanza d'arco elettrico
* La costruzione di estinzione dell'arco è innovativa, l'abrasione dei contatti è piccola, con una lunga vita elettrica
* Il funzionamento del magnete presenta molti vantaggi come buona affidabilità, resistenza agli urti, alla fatica e altri vantaggi significativi
* Il contatto ha due coppie di contatti ausiliari normalmente aperti e chiusi, inoltre, è possibile montare più contatti ausiliari
* Oltre al serraggio con viti, il contattore può essere serrato con una guida di installazione standard lunga 35 mm
Aspetto e dimensioni di installazione:
Dimensioni di installazione:
| Tipo |
A max |
B max |
C max |
a |
b |
∅ |
|
SFC46
|
92 |
120 |
125 |
70 |
100 |
5.0 |
| SFC47 |
92 |
120 |
125 |
70 |
100 |
5.0 |
| SFC48 |
105 |
135 |
145 |
80 |
110 |
5.5 |
| SFC49 |
105 |
135 |
145 |
80 |
110 |
5.5 |
| SFC50 |
125 |
158 |
155 |
100 |
130 |
6.5 |
| SFC51 |
125 |
158 |
155 |
100 |
130 |
6.5 |
