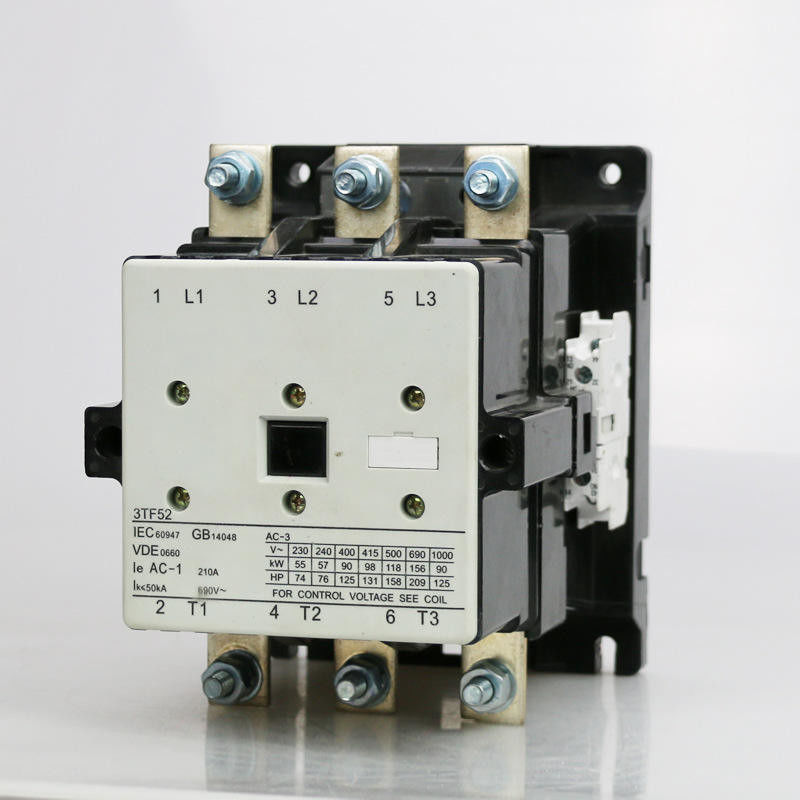

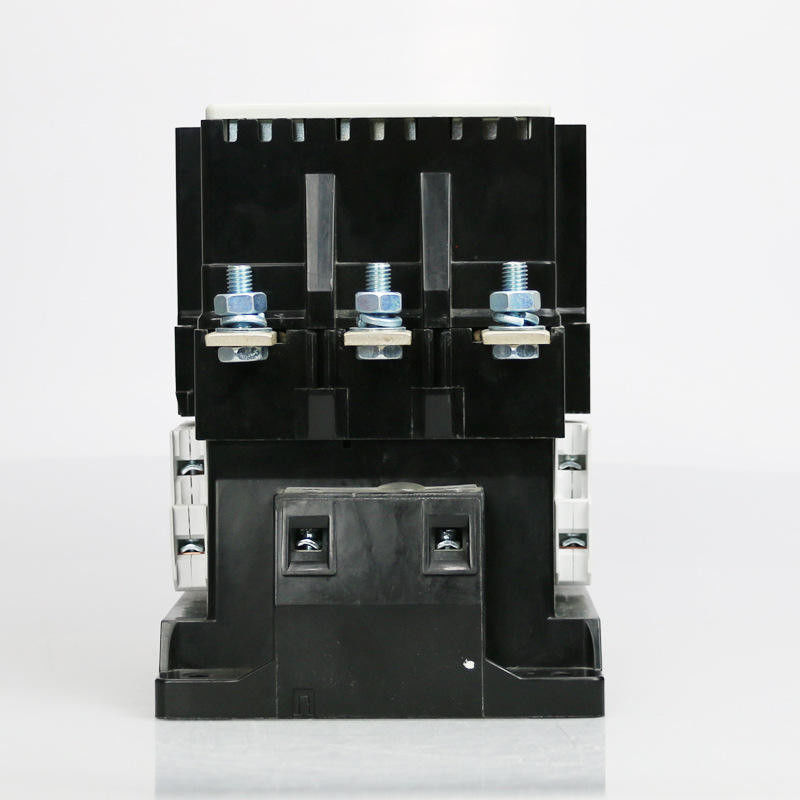

3TF contattore magnetico 24V 120V 240V 480V 220V 3TF52 di CA di serie 3P
Applicazioni:
I contatori di potenza 3TF sono adatti a motori di commutazione e di controllo della gabbia e del collettore ad anello di scoiattolo come pure ad altri carichi di CA,
quali i solenoidi, i condensatori, i carichi di illuminazione, i carichi termici ed i carichi del trasformatore.
Norme:
I contattori si conformano a IS/IEC 60947-4-1. Inoltre portano il segno del CE.
Alimentatore coordinato:
I contattori ed i Bi-relè sono stati collaudati a tipo-2 coordinazione a quoziente d'intelligenza = 50kA, 415V CA, 50Hz secondo IS/IEC 60947-4-1, per entrambi
fusibile protetto come pure alimentatori fuseless del motore.
Parametri principali e prestazione tecnica:
Tipo | STF52 | STF53 | STF54 | STF55 | STF56 | STF57 | ||
Corrente di riscaldamento stimata (A) | 210 | 210 | 300 | 300 | 400 | 550 | ||
Tensione di isolamento stimata (v) | 690 | |||||||
L'impatto stimato resiste alla tensione (chilovolt) | 6 | |||||||
Potere di chiusura stimato | 10le | |||||||
Rated che rompe capacità | 8le | |||||||
Pali | 3 | |||||||
Contatto ausiliario | 2NO+2NC | 2NO+2NC | 2NO+2NC | 2NO+2NC | 2NO+2NC | 2NO+2NC | ||
A breve termine resista alla corrente (A) | 10S | 1360 | 1640 | 2000 | 2400 | 3200 | 3800 | |
Corrente di lavoro Rated (A) |
380V | AC-3 | 170 | 205 | 250 | 300 | 400 | 475 |
AC-4 | 75 | 96 | 110 | 125 | 150 | 150 | ||
Potere controllabile del motore (chilowatt) 50Hz |
AC-3 | 220V | 55 | 64 | 78 | 93 | 125 | 145 |
380V | 90 | 110 | 132 | 160 | 200 | 250 | ||
500V | 118 | 145 | 178 | 210 | 284 | 329 | ||
660V | 156 | 156 | 235 | 235 | 375 | 375 | ||
AC-4 | 380V | 38 | 50 | 58 | 66 | 81 | 81 | |
660V | 66 | 86 | 100 | 114 | 140 | 140 | ||
Frequenza di operazione (times/h) | AC-3 | 300 | 300 | 300 | 300 | 120 | 120 | |
AC-4 | 300 | 120 | 120 | 120 | 120 | 120 | ||
Vita elettrica (10000/times) | AC-3 | 60 | 60 | 60 | 60 | 60 | 60 | |
AC-4 | 10 | 10 | 10 | 10 | 10 | 10 | ||
Vita meccanica (10000/times) | 600 | 600 | 600 | 600 | 600 | 600 | ||
Attirando tolleranza di tensione di funzionamento della bobina (CA) | (85%~110%) noi +40℃ | |||||||
Attrazione del consumo di energia della bobina | Conservazione (VA) | 58 | 58 | 84 | 84 | 115 | 115 | |
Raccolta (VA) | 910 | 910 | 1430 | 1430 | 2450 | 2450 | ||
Corrente termica convenzionale del contatto ausiliario (A) | 10 | 10 | 10 | 10 | 10 | 10 | ||
Tensione di isolamento stimata del contatto ausiliario (v) | 690 | 690 | 690 | 690 | 690 | 690 | ||
Il contatto ausiliario ha valutato l'attività in corso (A) | AC-15 | 380V | 4 | 4 | 4 | 4 | 4 | 4 |
220V | 6 | 6 | 6 | 6 | 6 | 6 | ||
DC-13 | 110V | 1,14 | 1,14 | 1,14 | 1,14 | 1,14 | 1,14 | |
220V | 0,48 | 0,48 | 0,48 | 0,48 | 0,48 | 0,48 |
Stato dell'installazione e di funzionamento:
* temperatura dell'aria ambiente: -5℃--+40℃ e media non più di +35℃ entro 24 ore;
* altitudine: ≤ 2000m;
* stato dell'aria: quando il più alta temperatura è +40℃, l'umidità relativa dell'aria non è fino a 50%, ma il più alta umidità è permessa alla temperatura più insufficiente. Simile, umidità di 90% a 20℃. La rugiada condensata dovrebbe essere considerata quando alla temperatura più insufficiente;
* grado di inquinamento: Classe 3
* categoria dell'installazione: III
* grado di protezione: IP20
* stato dell'installazione: l'angolo di pendenza fra il lato dell'installazione ed il lato verticale non dovrebbe essere più di ±5℃
* impatto e vibrattion: il contattore deve essere installato e funzionare secondo le circostanze, di nessun agitazione, impatto e vibrazione ovvi.
Dimensione dell'installazione e di aspetto:
Dimensione dell'installazione:
Tipo | Un massimo | B massima | C massima | a | b | ∅ |
SFC52 |
140 | 185 | 190 | 110 | 160 | 7,0 |
SFC53 | 140 | 185 | 190 | 110 | 160 | 7,0 |
SFC54 | 150 | 205 | 205 | 120 | 180 | 9,0 |
SFC55 | 150 | 205 | 205 | 120 | 180 | 9,0 |
SFC56 | 165 | 205 | 230 | 130 | 180 | 9,0 |
SFC57 | 165 | 205 | 230 | 130 | 180 | 9,0 |
