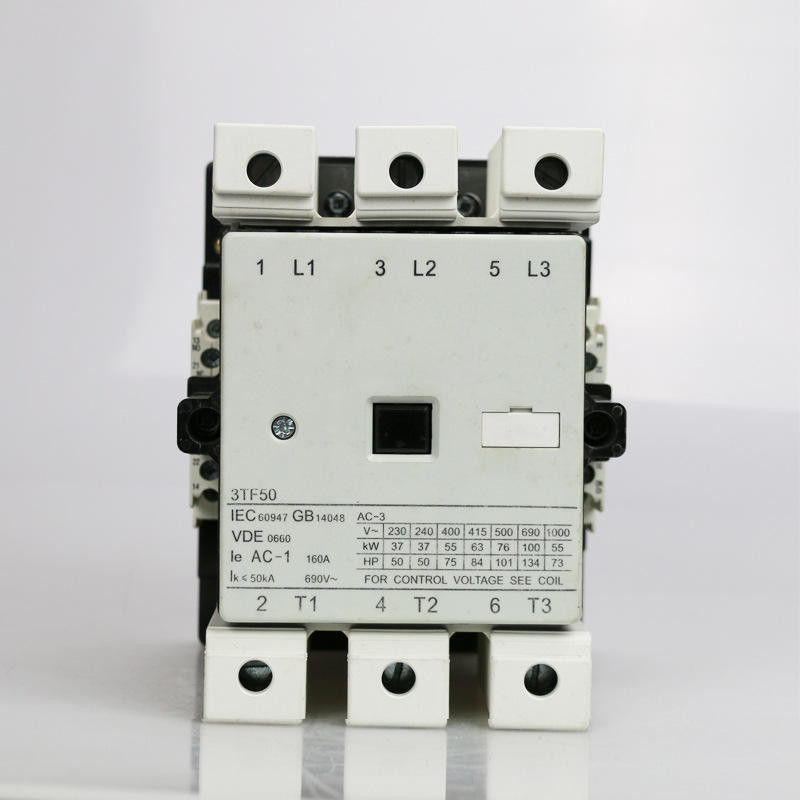

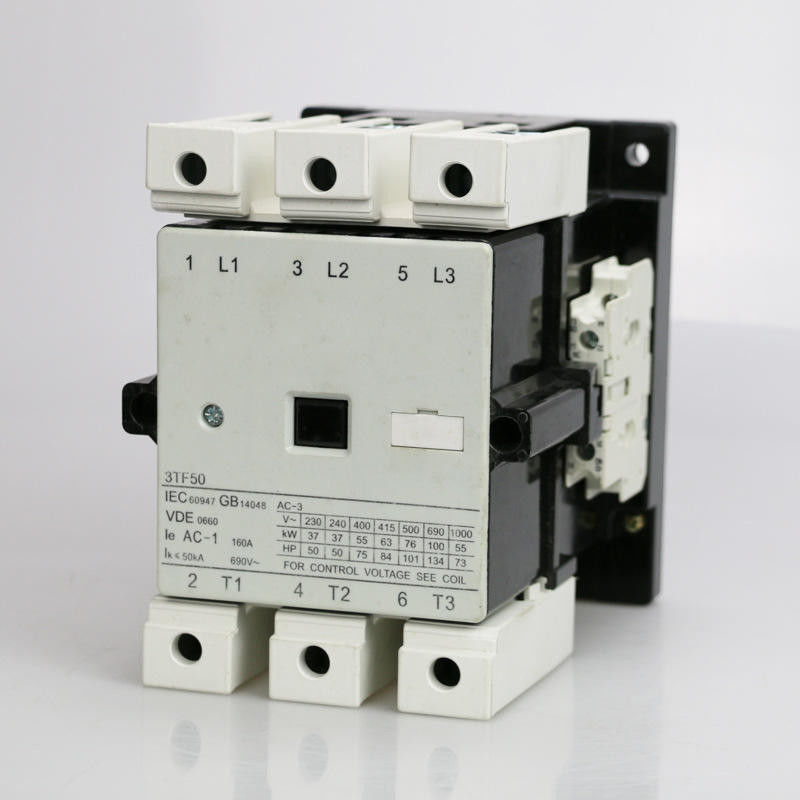

Contattore elettrico 220V 380V 110V di CA di 2NO 2NC TF50 100A 3P
Applicazione:
Il contattore di CA di serie di SFC (qui di seguito contattore) è adatto a utilizzare nei circuiti fino al CA di tensione nominale 690V 50 hertz o 60 hertz, tensione di isolamento stimata di 690V e la corrente nominale da 9A a 475A alla tensione di lavoro stimata 380V nel tipo di applicazione AC-3 ed è usato per il collegamento e la rottura interurbani del circuito. Il contattore è adatto nel frequenti inizio e controllo del motore a corrente alternata.
Questo contattore di serie aderisce al GB 14048, IEC60947-4-1
I contatti ausiliarii sono 2NO+2NC sistemati al massimo. È impiegato il collegamento chiudente flessibile fra il supporto del contatto ed il centro.
Tutti i prodotti di serie possono essere montati dalla vite, contattore delle≤32A anche dalla ferrovia dell'installazione.
Parametri principali e prestazione tecnica:
Tipo | SFC46 | SFC47 | SFC48 | SFC49 | SFC50 | SFC51 | ||
Corrente di riscaldamento stimata (A) | 80 | 90 | 100 | 100 | 160 | 160 | ||
Tensione di isolamento stimata (v) | 690 | |||||||
L'impatto stimato resiste alla tensione (chilovolt) | 6 | |||||||
Potere di chiusura stimato | 10le | |||||||
Rated che rompe capacità | 8le | |||||||
Pali | 3 | |||||||
Contatto ausiliario | 2NO+2NC | 2NO+2NC | 2NO+2NC | 2NO+2NC | 2NO+2NC | 2NO+2NC | ||
A breve termine resista alla corrente (A) | 10S | 360 | 504 | 600 | 680 | 880 | 1120 | |
Corrente di lavoro Rated (A) |
380V | AC-3 | 45 | 63 | 75 | 85 | 110 | 140 |
AC-4 | 24 | 28 | 34 | 42 | 54 | 68 | ||
Potere controllabile del motore (chilowatt) 50Hz |
AC-3 | 220V | 15 | 18,5 | 22 | 26 | 37 | 43 |
380V | 22 | 30 | 37 | 45 | 55 | 75 | ||
500V | 30 | 41 | 50 | 59 | 76 | 98 | ||
660V | 39 | 55 | 67 | 67 | 100 | 100 | ||
AC-4 | 380V | 12 | 14 | 17 | 21 | 27 | 35 | |
660V | 20,8 | 24,3 | 29,5 | 36 | 46,9 | 60 | ||
Frequenza di operazione (times/h) | AC-3 | 600 | 600 | 600 | 600 | 600 | 600 | |
AC-4 | 300 | 300 | 300 | 300 | 300 | 300 | ||
Vita elettrica (10000/times) | AC-3 | 60 | 60 | 60 | 60 | 60 | 60 | |
AC-4 | 15 | 15 | 10 | 10 | 10 | 10 | ||
Vita meccanica (10000/times) | 800 | 800 | 600 | 600 | 600 | 600 | ||
Attirando tolleranza di tensione di funzionamento della bobina (CA) | (85%~110%) noi +40℃ | |||||||
Attrazione del consumo di energia della bobina | Conservazione (VA) | 17 | 17 | 32 | 32 | 39 | 39 | |
Raccolta (VA) | 183 | 183 | 330 | 330 | 550 | 550 | ||
Corrente termica convenzionale del contatto ausiliario (A) | 10 | 10 | 10 | 10 | 10 | 10 | ||
Tensione di isolamento stimata del contatto ausiliario (v) | 690 | 690 | 690 | 690 | 690 | 690 | ||
Il contatto ausiliario ha valutato l'attività in corso (A) | AC-15 | 380V | 4 | 4 | 4 | 4 | 4 | 4 |
220V | 6 | 6 | 6 | 6 | 6 | 6 | ||
DC-13 | 110V | 1,14 | 1,14 | 1,14 | 1,14 | 1,14 | 1,14 | |
220V | 0,48 | 0,48 | 0,48 | 0,48 | 0,48 | 0,48 |
Caratteristica della struttura:
* progettazione di sicurezza contro scossa elettrica, più sicuro ed affidabile
* la caratteristica di piccolo volume, camera leggera e d'effetto ad arco è acclusa, piccola distanza d'effetto ad arco elettrica
* la costruzione d'estinzione è novella, abrasione dei contatti è piccola, con una vita elettrica lunga
* il funzionamento del magnete che molti vantaggi quale buona affidabilità, impatto resistente, vantaggi significativi di stanchezza ecc
* il contatto ha due paia di aperto normale e contatto ausiliario vicino, inoltre, può essere contatti più ausiliarii montati
* eccetto stringere con le viti, contattore può essere stretto lungamente con una ferrovia d'installazione standard di 35mm
Dimensione dell'installazione e di aspetto:
Dimensione dell'installazione:
Tipo | Un massimo | B massima | C massima | a | b | ∅ |
SFC46 |
92 | 120 | 125 | 70 | 100 | 5,0 |
SFC47 | 92 | 120 | 125 | 70 | 100 | 5,0 |
SFC48 | 105 | 135 | 145 | 80 | 110 | 5,5 |
SFC49 | 105 | 135 | 145 | 80 | 110 | 5,5 |
SFC50 | 125 | 158 | 155 | 100 | 130 | 6,5 |
SFC51 | 125 | 158 | 155 | 100 | 130 | 6,5 |
