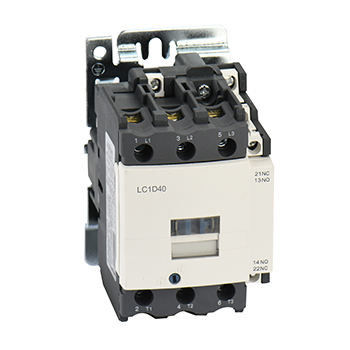

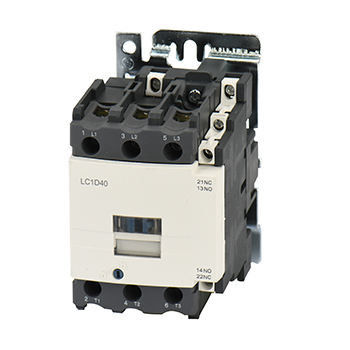

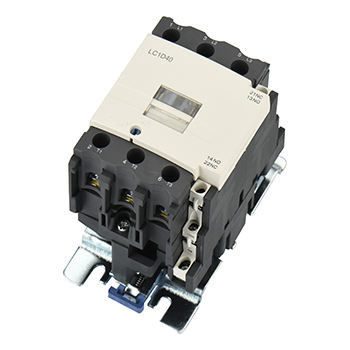

Contattore di serie 40A 220v 1NO+1NC Telemecanique di LC1D con la funzione dello schema elettrico
Generalità:
Installazione: Installazione della ferrovia/vite di baccano
Certificazione: CE, CB, TUV
Norma: IEC 60947-1, IEC 60947-4-1
Temperatura ambiente: -5℃~+40℃
Cablaggio della capacità (millimetro): 1.5-35
Frequenza: 50/60Hz
Altitudine: ≤ 2000m
Grado di inquinamento: Classe 3
Categoria dell'installazione: III
Grado di protezione: IP20
Caratteristiche:
contattore di CA di 1.This SC1 con una copertura antipolvere per protezione e più abbastanza.
2.With il relè termico, si è combinato nel dispositivo d'avviamento elettromagnetico.
3.Full ha messo gli accessori
la cima del gruppo del contatto 4.Auxiliary ha appeso/lato appeso
contatto ausiliario 5.Time-delay
Modello ed implicazione:
Parametri principali e prestazione tecnica:
| Tipo | SC1-40 | SC1-50 | SC1-65 | SC1-80 | SC1-95 | ||
| Corrente di riscaldamento stimata (A) | 50 | 60 | 80 | 110 | 110 | ||
| Tensione di isolamento stimata (v) | 690 | ||||||
| L'impatto stimato resiste alla tensione (chilovolt) | 6 | ||||||
| Potere di chiusura stimato | 10le | ||||||
| Rated che rompe capacità | 8le | ||||||
| Pali | 3 | ||||||
| Contatto ausiliario | 1NO + 1NC | ||||||
| A breve termine resista alla corrente (A) | 10S | 320 | 400 | 520 | 640 | 760 | |
| AC-3 Corrente di lavoro Rated (A) |
220V/230V | 40 | 50 | 65 | 80 | 95 | |
| 380V/400V | 40 | 50 | 65 | 80 | 95 | ||
| 660V/690V | 34 | 39 | 42 | 49 | 49 | ||
| Capacità AC-3 della fase 3 chilowatt del motore della scoiattolo-gabbia (AC-3) |
220V/230V | 11 | 15 | 18,5 | 22 | 25 | |
| 380V/400V | 18,5 | 22 | 30 | 37 | 45 | ||
| 660V/690V | 30 | 33 | 37 | 45 | 45 | ||
| Frequenza di operazione (times/h) | Vita elettrica | 600 | |||||
| Vita meccanica | 3600 | ||||||
| AC-3 vita elettrica (10000/times) | 80 | 60 | 60 | 60 | 60 | ||
| Vita meccanica (10000/times) | 800 | 800 | 800 | 600 | 600 | ||
| Tipo fornito del fusibile | RT16-63 | RT16-80 | RT16-80 | RT16-100 | RT16-125 | ||
| Tensione di rifornimento stimata di controllo noi (V) | 50/60Hz | 12~480 | |||||
| Gamma di operazione | Ridotto | (85%~110%) noi +40℃ | |||||
| Liberazione | (20%~75%) noi -5℃ | ||||||
| Potere medio della bobina di CA (VA) | Inizio | 200 | |||||
| Conservazione | 20 | ||||||
| Classe di efficienza energetica | classe 3 | ||||||
| Perdita termica (W) | 6 ~10 | ||||||
| Tempo di attuazione (spettrografia di massa) | Fine | 20 ~ 25 | 20 ~ 35 | ||||
| Rottura | 8 ~ 15 | 8 ~ 20 | |||||
| Collegamenti principali del circuito | cavo flessibile senza freddo premendo terminale (㎟) |
1 bastone | 2.5~25 | 2.5~25 | 2.5~25 | 4~50 | 4~50 |
| 2 bastoni | 2.5~16 | 2.5~16 | 2.5~16 | 4~25 | 4~25 | ||
| cavo flessibile con freddo premendo terminale (㎟) |
1 bastone | 2.5~25 | 2.5~25 | 2.5~25 | 4~50 | 4~50 | |
| 2 bastoni | 2.5~10 | 2.5~10 | 2.5~10 | 4~16 | 4~16 | ||
| Cavo duro (㎟) | 1 bastone | 2.5~25 | 2.5~25 | 2.5~25 | 4~50 | 4~50 | |
| 2 bastoni | 2.5~16 | 2.5~16 | 2.5~16 | 4~25 | 4~25 | ||
| Dimensione di fissaggio della vite | M8 | M10 | |||||
| Stringendo coppia di torsione di fissaggio (N.m) | 3,5 | 4 | |||||
| Collegamenti del ciclo di controllo | cavo flessibile senza freddo premendo terminale (㎟) |
1 bastone | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 |
| 2 bastoni | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | ||
| cavo flessibile con freddo premendo terminale (㎟) |
1 bastone | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | |
| 2 bastoni | 1~2.5 | 1~2.5 | 1~2.5 | 1~2.5 | 1~2.5 | ||
| Cavo duro (㎟) | 1 bastone | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | |
| 2 bastoni | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | ||
| Dimensione di fissaggio della vite | M3.5 | ||||||
| Stringendo coppia di torsione di fissaggio (N.m) | 0,8 | ||||||
Dimensione dell'installazione e di aspetto:
Dimensione dell'installazione:
| Tipo | Un massimo | B massima | C massima | a | b | ∅ |
| SC1-40~65 | 75 | 127 | 119 | 40 | 100/110 | 6,5 |
| SC1-80~95 | 85 | 127 | 130 | 40 | 100/110 | 6,5 |
FAQ:
Q: È voi il PRODUTTORE o il commerciante?
: siamo la fabbrica per l'alimentazione elettrica di commutazione come pure altri prodotti, i prodotti sono di alta qualità con la maggior parte del prezzo ragionevole.
Q: Che cosa è il TERMINE D'ESECUZIONE?
: il termine d'esecuzione è solitamente dei 5-20 giorni, dipende dal vostri prodotto e quantità esatti.
Q: Accettate l'OEM?
: Sì, è altamente benvenuto.
