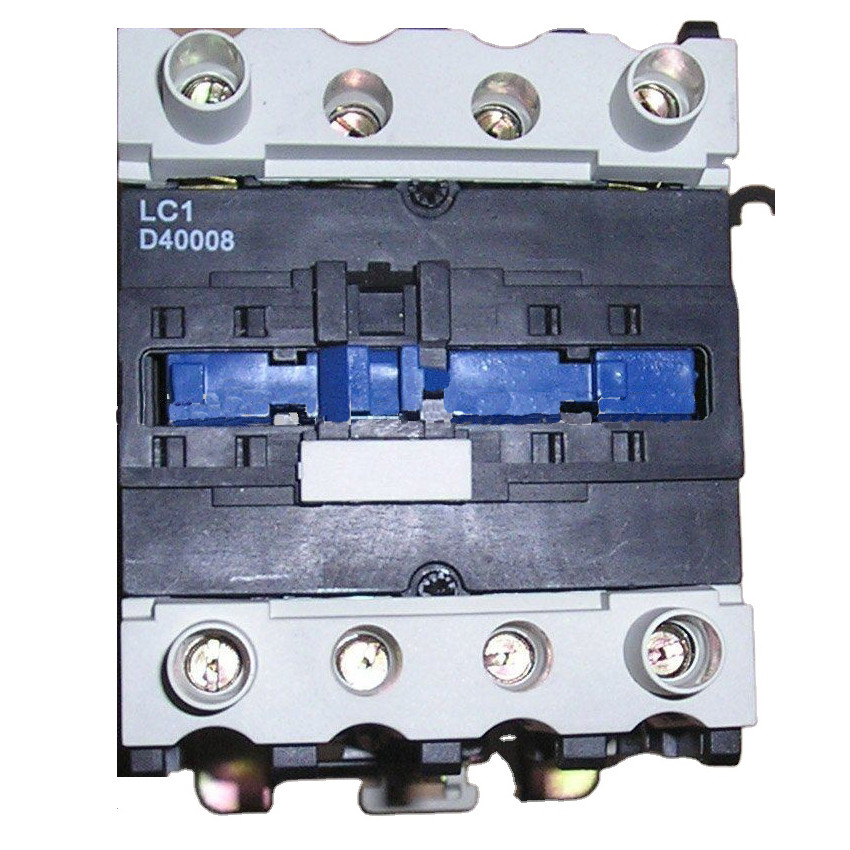

contattore 380V di CA di 4P 40Amp D40008 un contattore magnetico da 660 VCA
Applicazione:
Il contattore di CA di serie dello Sc (qui di seguito contattore) è adatto a utilizzare i circuiti fino al CA di tensione nominale 690V in 50 hertz o in 60 hertz, corrente nominale fino a 95A, per la fabbricazione, rompente frequentemente, avviante & controllante il motore a corrente alternata. Combinato con il relè termico, si trasforma nel dispositivo d'avviamento elettromagnetico per la protezione dei circuiti di sovraccarico.
Questo contattore di serie aderisce al GB 14048, IEC60947-4-1
Generalità:
Marchio di fabbrica | YOKG | Modello no. | Serie dello Sc |
Designazione | Tipo comune contattore di CA | Corrente | 20/32/40/50/60/80/110 di A |
Frequenza nominale | 50Hz/60Hz | Tensione della bobina | 24V 36V 110V 220V 380V 660V |
Frequenza di operazione | 1200 volte/ora | Temperatura ambiente | -5℃--+40℃ |
Altitudine | ≤2000M | Cablaggio dell'abilità | m㎡ 6 |
Grado del IP | IP20 | Certificato | CE, TUV, CB |
Installazione | Installazione della ferrovia o della vite di baccano | Norma | IEC 60947-1, IEC 60947-4-1 |
Modello ed implicazione:
Parametri principali e prestazione tecnica:
Tipo | SC25 | ||
Corrente di riscaldamento stimata (A) | 40 | ||
Tensione di isolamento stimata (v) | 690 | ||
L'impatto stimato resiste alla tensione (chilovolt) | 6 | ||
Potere di chiusura stimato | 10le | ||
Rated che rompe capacità | 8le | ||
Pali | 3 | ||
Contatto ausiliario | NO/NC | ||
A breve termine resista alla corrente (A) | 10S | 200 | |
Corrente di lavoro Rated (A) | 380V | AC-3 | 25 |
AC-4 | 8,5 | ||
660V | AC-3 | 18 | |
AC-4 | 4,4 | ||
Capacità AC-3 della fase 3 chilowatt del motore della scoiattolo-gabbia (AC-3) |
220V | 5,5 | |
380V | 11 | ||
660V | 15 | ||
Frequenza di operazione (times/h) | Vita elettrica | AC-3 | 600 |
AC-4 | 300 | ||
Vita meccanica | 3600 | ||
Vita elettrica (10000/times) | AC-3 | 100 | |
AC-4 | 20 | ||
Vita meccanica (10000/times) | 1000 | ||
Tipo fornito del fusibile | RT16-40 | ||
Tensione di rifornimento stimata di controllo noi (V) | 50/60Hz | 12~480 | |
Gamma di operazione | Ridotto | (85%~110%) noi +40℃ | |
Liberazione | (20%~75%) noi -5℃ | ||
Potere medio della bobina di CA (VA) | Inizio | 110 | |
Conservazione | 11 | ||
Classe di efficienza energetica | classe 3 | ||
Perdita termica (W) | 3~4 | ||
Tempo di attuazione (spettrografia di massa) | Fine | 12~25 | |
Rottura | 5~20 | ||
Collegamenti principali del circuito | cavo flessibile senza freddo premendo terminale (㎟) |
1 bastone | 1.5~10 |
2 bastoni | 1.5~6 | ||
cavo flessibile con freddo premendo terminale (㎟) |
1 bastone | 1~6 | |
2 bastoni |
1~4 |
||
Cavo duro (㎟) | 1 bastone | 1.5~6 | |
2 bastoni |
1.5~6 |
||
Dimensione di fissaggio della vite | M4 | ||
Stringendo coppia di torsione di fissaggio (N.m) | 1,2 | ||
Collegamenti del ciclo di controllo | cavo flessibile senza freddo premendo terminale (㎟) |
1 bastone | 1~4 |
2 bastoni | 1~4 | ||
cavo flessibile con freddo premendo terminale (㎟) |
1 bastone | 1~4 | |
2 bastoni | 1~2.5 | ||
Cavo duro (㎟) | 1 bastone | 1~4 | |
2 bastoni | 1~4 | ||
Dimensione di fissaggio della vite | M3.5 | ||
Stringendo coppia di torsione di fissaggio (N.m) | 0,8 |
Dimensione dell'installazione:
Un massimo | B massima | C massima | a | b | ∅ |
57 | 86 | 95 | 40 | 48 | 4,5 |
Certificati:
Imballaggio e consegna:
Perché scelgaci:
---------------------------------------------
a. Risponda la vostra indagine in 24 ore lavorative.
b. orientamento tecnico e professionale.
c. migliore qualità e migliore prezzo.
Manteniamo i prodotti eccellenti e tentiamo d'ottenere soddisfazione del cliente 100%. Lle buone risposte sono molto importanti, diamo il benvenuto a per il vostro suggerimento o risposte gentile sulle merci e sul nostro servizio.
FAQ:
1. Potrei avere prezzi dei vostri prodotti?
Bene benvenuto. Senta libero prego per inviarci tutta l'indagine. Otterrete la nostra risposta in 24 ore.
2. Possiamo stampare il nostri logo/nome società/del sito Web sui prodotti?
Sì, l'OEM ed il ODM sono disponibili.
3. Che cosa è il termine d'esecuzione per ordine regolare?
7-15 giorni per la quantità di ordine più di meno di 2000pcs. Per la più quantità, possiamo negoziare a questo proposito.
4. Ispezionate i prodotti finiti?
La nostra autoispezione 100% dei prodotti e provare prima dell'imballaggio.
5. Come circa i termini di pagamento?
deposito di 30%, l'equilibrio di pagamento di resto contro la copia di B/L.
