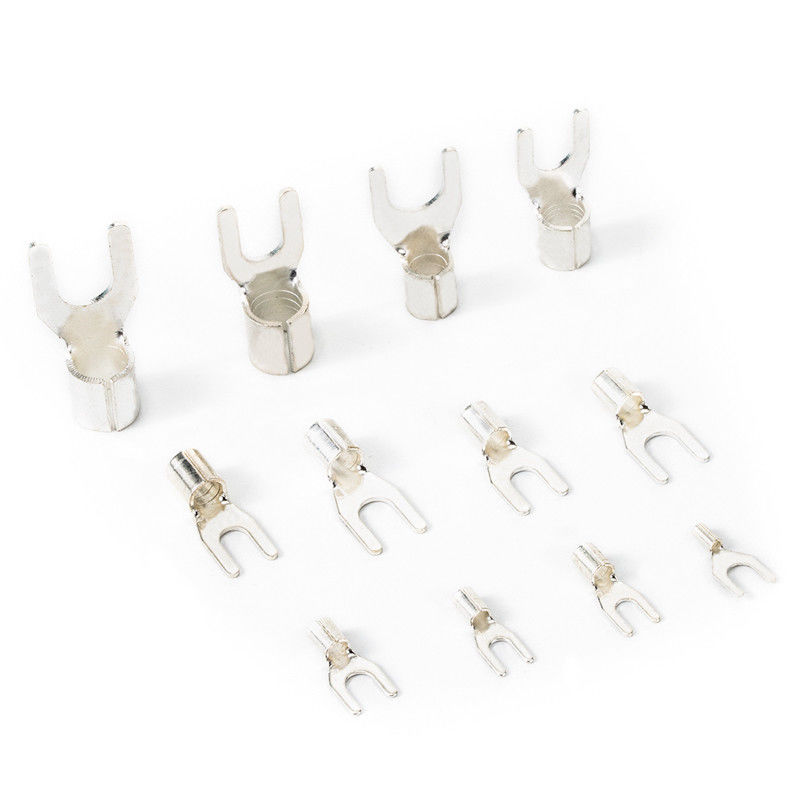

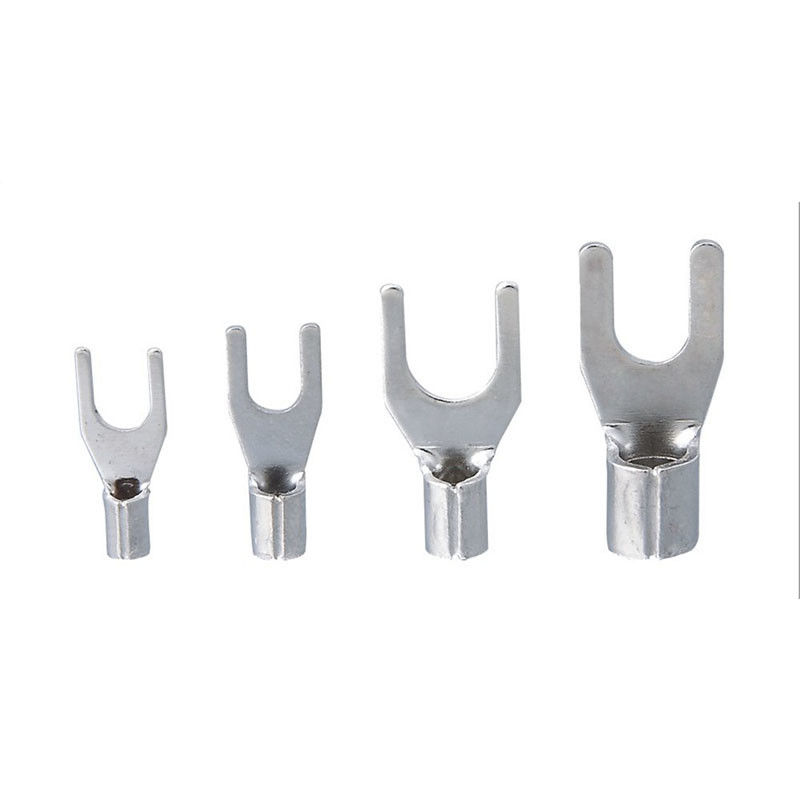

Terminale terminale Non isolato nudo della pala del connettore del cavo della piegatura Y del TU di serie di SNB
| Tipo | Terminali non isolati nudi della vanga della piegatura |
| Nome di prodotto | Il TU (serie di SNB) |
| A.W.G | 22-16, 16-14, 14-12, 12-10, 8-4 |
| Materiale del metallo | Ottone & rame |
| Applicazione | Piegatura del cavo |
Gamma del cavo: 0.5-1.5㎜ ², A.W.G: 22~16, Imax=19A
| Oggetto no. | Dimensione del perno | Dimensione (millimetri) | ||||||
| d2 | B | L | F | E | D∅ | d∅ | ||
| SNB1.25-3.2 | #4 | 3,2 | 5,7 | 16,0 | 6,5 | 4,8 | 3,4 | 1,7 |
| SNBS1.25-3.5 | #6 | 3,7 | 5,7 | 16,0 | 6,5 | |||
| SNBL1.25-3.5 | #6 | 3,7 | 6,4 | 16,0 | 6,5 | |||
| SNBS1.25-4 | #8 | 4,3 | 6,4 | 16,0 | 6,5 | |||
| SNBM1.25-4 | #8 | 4,3 | 7,2 | 16,0 | 6,5 | |||
| SNBL1.25-4 | #8 | 4,3 | 8,1 | 16,0 | 6,5 | |||
| SNBS1.25-5 | #10 | 5,3 | 8,1 | 16,0 | 6,5 | |||
| SNBL1.25-5 | #10 | 5,3 | 9,5 | 16,0 | 6,5 | |||
| SNBS1.25-6 | 1/4 | 6,4 | 9,5 | 16,0 | 6,5 | |||
| SNBL1.25-6 | 1/4 | 6,4 | 12,0 | 22,0 | 11,0 | |||
| SNB1.25-8 | 5/16 | 8,4 | 14,5 | 23,5 | 12,5 | |||
Gamma del cavo: 1.5-2.5㎜ ², A.W.G: 16~14, Imax=27A
| Oggetto no. | Dimensione del perno | Dimensione (millimetri) | ||||||
| d2 | B | L | F | E | D∅ | d∅ | ||
| SNB2-3.2 | #4 | 3,2 | 5,7 | 16,0 | 6,5 | 4,8 | 4,1 | 2,3 |
| SNBS2-3.5 | #6 | 3,7 | 5,7 | 16,0 | 6,5 | |||
| SNBL2-3.5 | #6 | 3,7 | 6,0 | 16,0 | 6,5 | |||
| SNBS2-4 | #8 | 4,3 | 6,4 | 16,0 | 6,5 | |||
| SNBM2-4 | #8 | 4,3 | 7,2 | 16,0 | 6,5 | |||
| SNBL2-4 | #8 | 4,3 | 8,1 | 16,0 | 6,5 | |||
| SNBS2-5 | #10 | 5,3 | 8,1 | 16,0 | 6,5 | |||
| SNBL2-5 | #10 | 5,3 | 9,5 | 16,0 | 6,5 | |||
| SNBS2-6 | 1/4 | 6,4 | 9,5 | 16,0 | 6,5 | |||
| SNBL2-6 | 1/4 | 6,4 | 12,0 | 22,0 | 11,0 | |||
| SNB2-8 | 5/16 | 8,4 | 14,5 | 23,5 | 12,5 | |||
Gamma del cavo: 2.5-4㎜ ², A.W.G: 14~12, Imax=37A
| Oggetto no. | Dimensione del perno | Dimensione (millimetri) | ||||||
| d2 | B | L | F | E | D∅ | d∅ | ||
| SNB3.5-3 | #4 | 3,2 | 5,7 | 18,3 | 7,0 | 6,0 | 5,0 | 3,0 |
| SNB3.5-4 | #8 | 4,3 | 8,0 | 18,3 | 7,0 | |||
| SNB3.5-5 | #10 | 5,3 | 8,0 | 18,3 | 7,0 | |||
| SNB3.5-6 | 1/4 | 6,4 | 12,0 | 21,5 | 12,1 | |||
Gamma del cavo: 4-6㎜ ², A.W.G: 12~10, Imax=48A
| Oggetto no. | Dimensione del perno | Dimensione (millimetri) | ||||||
| d2 | B | L | F | E | D∅ | d∅ | ||
| SNB5.5-3.5 | #6 | 3,7 | 8,3 | 19,5 | 7,5 | 6,8 | 5,6 | 3,4 |
| SNBS5.5-4 | #8 | 4,3 | 8,3 | 19,5 | 7,5 | |||
| SNBL5.5-4 | #8 | 4,3 | 9,0 | 19,5 | 7,5 | |||
| SNB5.5-5 | #10 | 5,3 | 9,0 | 19,5 | 7,5 | |||
| SNBS5.5-6 | 1/4 | 6,4 | 9,0 | 19,5 | 7,5 | |||
| SNBL5.5-6 | 1/4 | 6,4 | 12,0 | 25,5 | 12,0 | |||
| SNB5.5-8 | 5/16 | 8,4 | 14,0 | 24,5 | 11,5 | |||
Gamma del cavo: 6-25㎜ ², A.W.G: 8~4
| Oggetto no. | Dimensione del perno | Dimensione (millimetri) | Imax | ||||||
| d2 | B | L | F | E | D∅ | d∅ | |||
| SNB8-4 | #8 | 4,3 | 8,7 | 23,0 | 6,0 | 8,5 | 7,2 | 4,5 | 62A |
| SNB8-5 | #10 | 5,3 | 12,0 | 24,5 | 5,7 | 8,5 | 7,2 | 4,5 | 62A |
| SNB8-6 | 1/4 | 6,4 | 12,0 | 24,5 | 5,7 | 8,5 | 7,2 | 4,5 | 62A |
| SNB8-8 | 5/16 | 8,4 | 14,5 | 28,0 | 8,3 | 8,5 | 7,2 | 4,5 | 62A |
| SNB14-6 | 1/4 | 6,4 | 12,0 | 28,0 | 7,5 | 10,5 | 9,0 | 5,8 | 88A |
| SNB14-8 | 5/16 | 8,4 | 14,0 | 28,0 | 7,5 | 10,5 | 9,0 | 5,8 | 88A |
| SNB22-8 | 5/16 | 8,4 | 14,0 | 34,5 | 9,0 | 12,0 | 11,5 | 7,7 | 115A |
FAQ:
1. È voi fabbrica o la società per azioni?
Sì, siamo produttore in Wenzhou, Cina. Possiamo dargli il prezzo competitivo & servizio post vendita.
2. Potrei stampare il mio proprio logo sulla borsa?
Sì, il vostro logo può essere stampato come vostra richiesta. possiamo offrire il servizio dell'OEM.
3. Che cosa è il termine d'esecuzione per ordine regolare?
7-15 giorni come quantità di ordine
4. Potete fornire i campioni? Sono i campioni liberi?
Sì, i campioni possono essere forniti della tassa di trasporto per essere di raccogliersi.
5. Potreste cambiare la dimensione per il cliente?
Sì, le dimensioni possono essere personalizzate, per maggiori informazioni, prego ci contattano liberamente.
6.Do provate tutte le vostre merci prima della consegna?
Sì, abbiamo prova di 100% prima della consegna
7. Come circa il servizio di dopo-vendita?
Osservazioni sono accolte favorevolmente, noi risolveranno i vostri problemi dell'applicazione.
