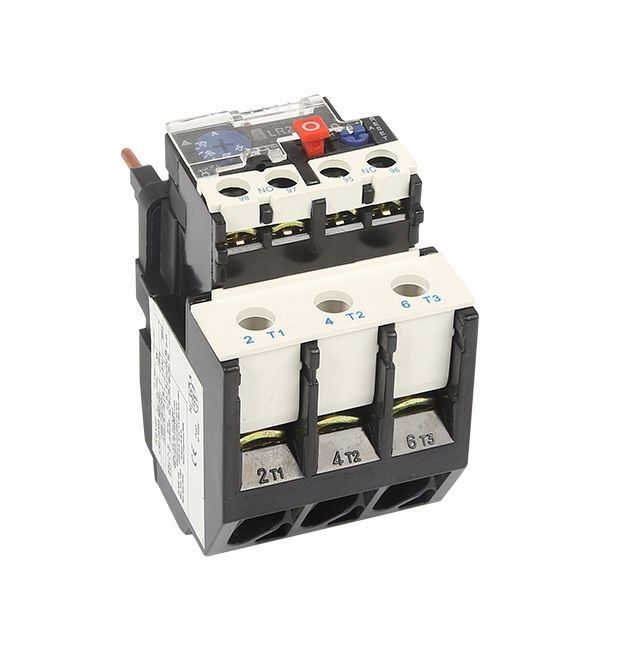

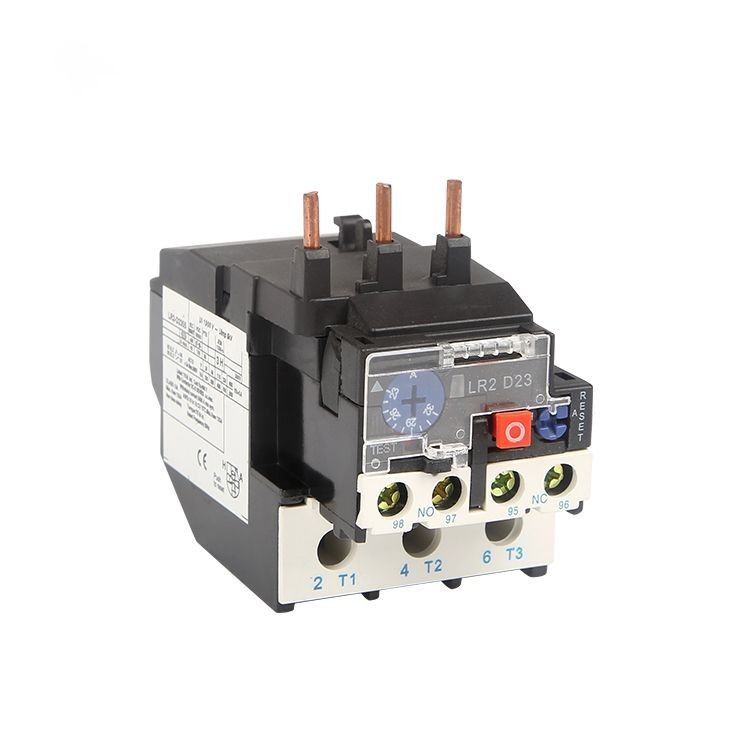

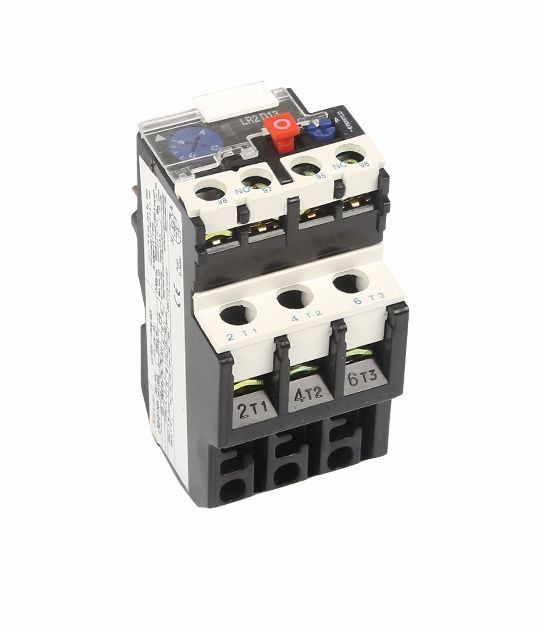

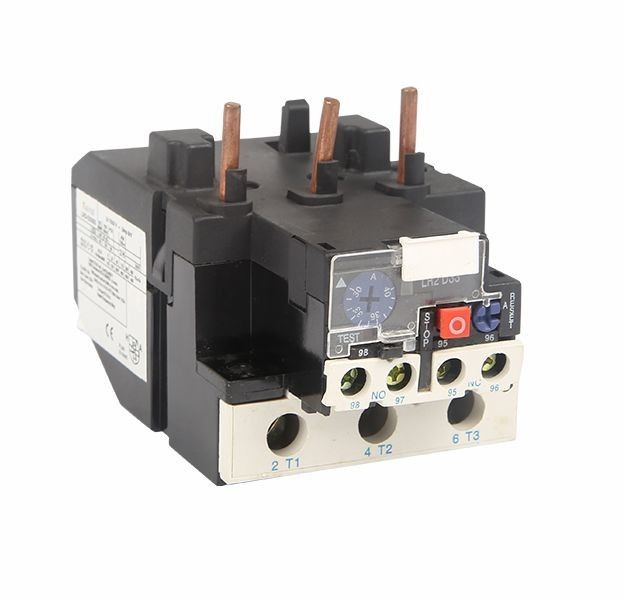

Base del relè di potere di VCA 240V del relè 24 del dispositivo d'avviamento di motore sul commutatore magnetico del relè dell'unità di CA
Applicazione:
Il relè termico di serie di LR2-D può essere utilizzato nel circuito di 50Hz o di 60Hz, la tensione di isolamento stimata 660V, la corrente nominale 0.1-93A per la protezione della rottura di fase quando il motore elettrico è sovraccarico.
Il relè ha compensazione differente di temperatura e del meccanismo & può essere pluged nel contattore di CA di serie di LC1-D. È il relè termico più avanzato negli anni '90 nel mondo.
Parametro di A.Fundamental del circuito principale
(a). Tensione di isolamento stimata 660V.
(b). Rated che lavora esclusivamente 25,36,93A corrente.
(c). La guarnizione del regolatore della corrente di regolazione stimata e della regolazione.
(d). Corrente della componente termica (si veda la lista 1)
Circuito di B.Auxiliary
(a). Ci sono una paio del contatto di N/C e NESSUN con isolamento elettrico.
(b). Tensione di isolamento stimata 500V.
(c). Frequenza nominale 50-60Hz.
(d). Usi il gruppo, tensione di lavoro stimata, nomini la corrente e la corrente nominale termiche.
Caratteristica di moto: Tempo trifase di moto dell'equilibrio
Nessun | Periodi della corrente della regolazione | Tempo di moto | Stato di inizio | Temperatura ambiente | ||
1 | 1,05 | >2h | Stato freddo | 20±5oC | ||
2 | 1,2 | <2h> | Stato di calore (a seguito della prova No.1) | |||
3 | 1,5 | <4min> | ||||
4 | 7,2 | 10A | 2s< Tp=""> | ≤63A | Stato freddo | |
10 | 4s< Tp=""> | >63A |
caratteristica Fase-perdente di moto
Nessun | Periodi della corrente della regolazione | Tempo di moto | Stato di inizio | Ambienttemperature | |
Qualsiasi due fasi | Un'altra fase | ||||
1 | 1,0 | 0,9 | >2h | Stato freddo | 20±5oC |
2 | 1,15 | 0 | <2h> | Stato di calore (a seguito della prova No.1) |
Tipo | Numero | Campo di regolazione (A) | Per il contattore |
LR2-D13 | 1301 | 0.1~0.16 | CJX2-09~32 |
1302 | 0.16~0.25 | CJX2-09~32 | |
1303 | 0.25~0.4 | CJX2-09~32 | |
1304 | 0.4~0.63 | CJX2-09~32 | |
1305 | 0.63~1 | CJX2-09~32 | |
1306 | 1~1.6 | CJX2-09~32 | |
1307 | 1.6~2.5 | CJX2-09~32 | |
1308 | 2.5~4 | CJX2-09~32 | |
1310 | 4~6 | CJX2-09~32 | |
1312 | 5.5~8 | CJX2-09~32 | |
1314 | 7~10 | CJX2-09~32 | |
1316 | 9~13 | CJX2-09~32 | |
1321 | 12~18 | CJX2-09~32 | |
1322 | 17~25 | CJX2-32 | |
LR2-D25 | 2353 | 23~32 | CJX2-09~32 |
2355 | 30~40 | CJX2-09~32 | |
LR2-D33 | 3322 | 17~25 | CJX2-09~32 |
3353 | 23~32 | CJX2-09~32 | |
3355 | 30~40 | CJX2-09~32 | |
3357 | 37~50 | CJX2-09~32 | |
3359 | 48~65 | CJX2-09~32 | |
3361 | 55~70 | CJX2-09~32 | |
3363 | 63~80 | CJX2-09~32 | |
3365 | 80~93 | CJX2-95 | |
LR2-D43 | 4365 | 80~104 | CJX2-95 |
4367 | 95~120 | CJX2-95~115 | |
4369 | 110~140 | CJX2-115 |
Tipo | Corrente di lavoro Rated del relè termico | Componente termica | ||
Corrente nominale (A) |
Stimato o scala di corrente nominale (A) |
|||
LR2-D13 | 25 | LR2-D1301 | 0,16 | 0.10-0.16 |
LR2-D1302 | 0,25 | 0.16-0.25 | ||
LR2-D1303 | 0,4 | 0.25-0.40 | ||
LR2-D1304 | 0,63 | 0.40-0.63 | ||
LR2-D1305 | 1 | 0.63-1.0 | ||
LR2-D1306 | 1,6 | 1.0-1.6 | ||
LR2-D13x6 | 2 | 1.25-2.0 | ||
LR2-D1307 | 2,5 | 1.6-2.5 | ||
LR2-D1308 | 4 | 2.5-4.0 | ||
LR2-D1310 | 6 | 4.0-6.0 | ||
LR2-D1312 | 8 | 5.5-8.0 | ||
LR2-D1314 | 10 | 7.0-10.0 | ||
LR2-D1316 | 13 | 9.0-13.0 | ||
LR2-D1321 | 18 | 12.0-18.0 | ||
LR2-D1322 | 25 | 17.0-25.0 | ||
LR2-D23 | 36 | LR2-D2353 | 32 | 23.0-32.0 |
LR2-D2355 | 36 | 28.0-36.0 | ||
LR2-D33 | 93 | LR2-D3353 | 32 | 23.0-32.0 |
LR2-D3355 | 40 | 30.0-40.0 | ||
LR2-D3357 | 50 | 37.0-50.0 | ||
LR2-D3359 | 65 | 48.0-65.0 | ||
LR2-D3361 | 70 | 55.0-70.0 | ||
LR2-D3363 | 90 | 63.0-80.0 | ||
LR2-D3365 | 93 | 80.0-93.0 |
