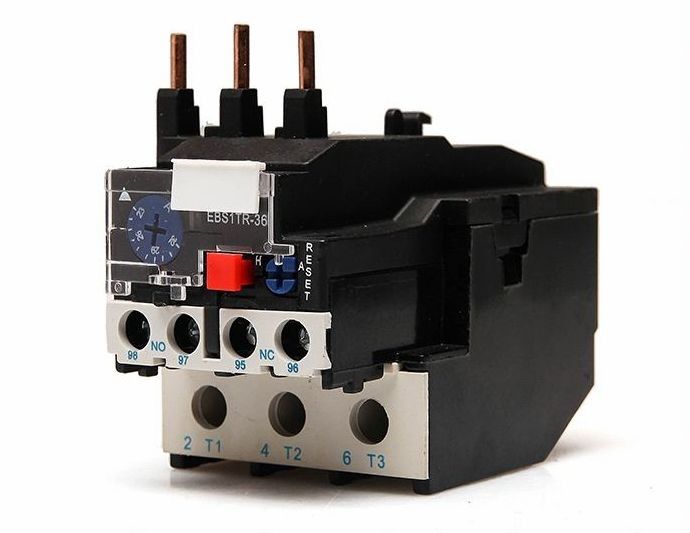

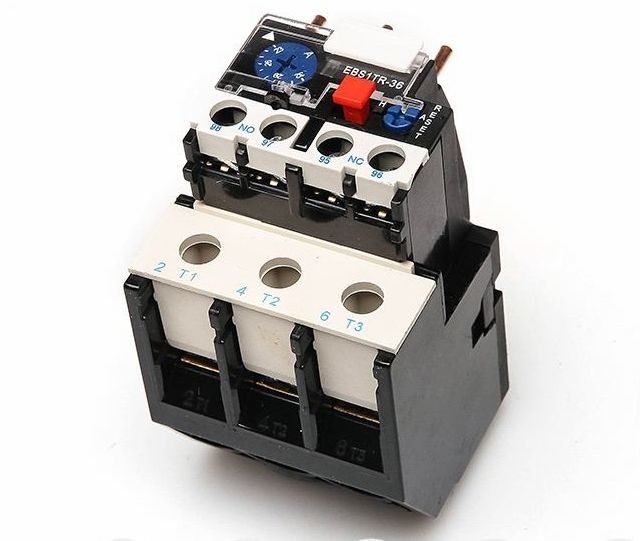

relè di protezione termico di sovraccarico di 30A 50A 80amp LR2-D33
Applicazione:
Il relè termico di serie di LR2-D può essere utilizzato nel circuito di 50Hz o di 60Hz, la tensione di isolamento stimata 660V, la corrente nominale 0.1-93A per la protezione della rottura di fase quando il motore elettrico è sovraccarico.
Il relè ha compensazione differente di temperatura e del meccanismo & può essere pluged nel contattore di CA di serie di HC-D. È il relè termico più avanzato negli anni '90 nel mondo.
Specifiche:
Parametro fondamentale del ♦ del circuito principale:
Tensione di isolamento stimata 660V
Rated che lavora esclusivamente 25,36,93A corrente
La guarnizione del regolatore della corrente di regolazione stimata e della regolazione
Corrente della componente termica
Circuito ausiliario del ♦
Ci sono una paio del contatto di NC e NESSUN con isolamento elettrico
Frequenza nominale 50-60Hz
Usi il gruppo, tensione di lavoro stimata, nomini la corrente e la corrente nominale termiche
Tipo | Corrente di lavoro Rated | Componente termica | ||
del relè termico | Corrente nominale (A) | Stimato o scala della corrente nominale (A) | ||
LR2-D13 | 25 | LR2-D1301 | 0,2 | 0.10-0.16 |
LR2-D1302 | 0,3 | 0.16-0.25 | ||
LR2-D1303 | 0,4 | 0.25-0.40 | ||
LR2-D1304 | 0,6 | 0.40-0.63 | ||
LR2-D1305 | 1,0 | 0.63-1.0 | ||
LR2-D1306 | 1,6 | 1.0-1.6 | ||
LR2-D13X6 | 2,0 | 1.25-2.0 | ||
LR2-D1307 | 2,5 | 1.6-2.5 | ||
LR2-D1308 | 4,0 | 2.5-4.0 | ||
LR2-D1310 | 6,0 | 4.0-6.0 | ||
LR2-D1312 | 8,0 | 5.5-8.0 | ||
LR2-D1314 | 10,0 | 7.0-10.0 | ||
LR2-D1316 | 13,0 | 9.0-13.0 | ||
LR2-D1321 | 18,0 | 12.0-18.0 | ||
LR2-D1322 | 25,0 | 17.0-25.0 | ||
LR2-D23 | 36 | LR2-D2353 | 32,0 | 23.0-32.0 |
LR2-D2355 | 36,0 | 28.0-36.0 | ||
LR2-D33 | 93 | LR2-D3353 | 32,0 | 23.0-32.0 |
LR2-D3355 | 40,0 | 30.0-40.0 | ||
LR2-D3357 | 50,0 | 37.0-50.0 | ||
LR2-D3359 | 65,0 | 48.0-65.0 | ||
LR2-D3361 | 70,0 | 55.0-70.0 | ||
LR2-D3363 | 90,0 | 63.0-80.0 | ||
LR2-D3365 | 93,0 | 80.0-93.0 |
Profilo & dimensione di montaggio:
