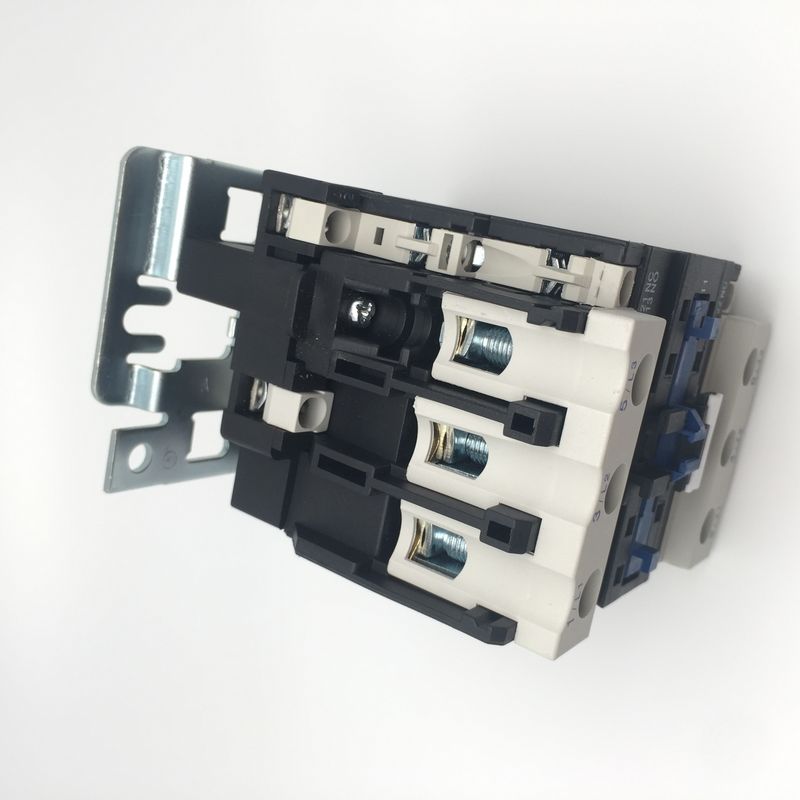

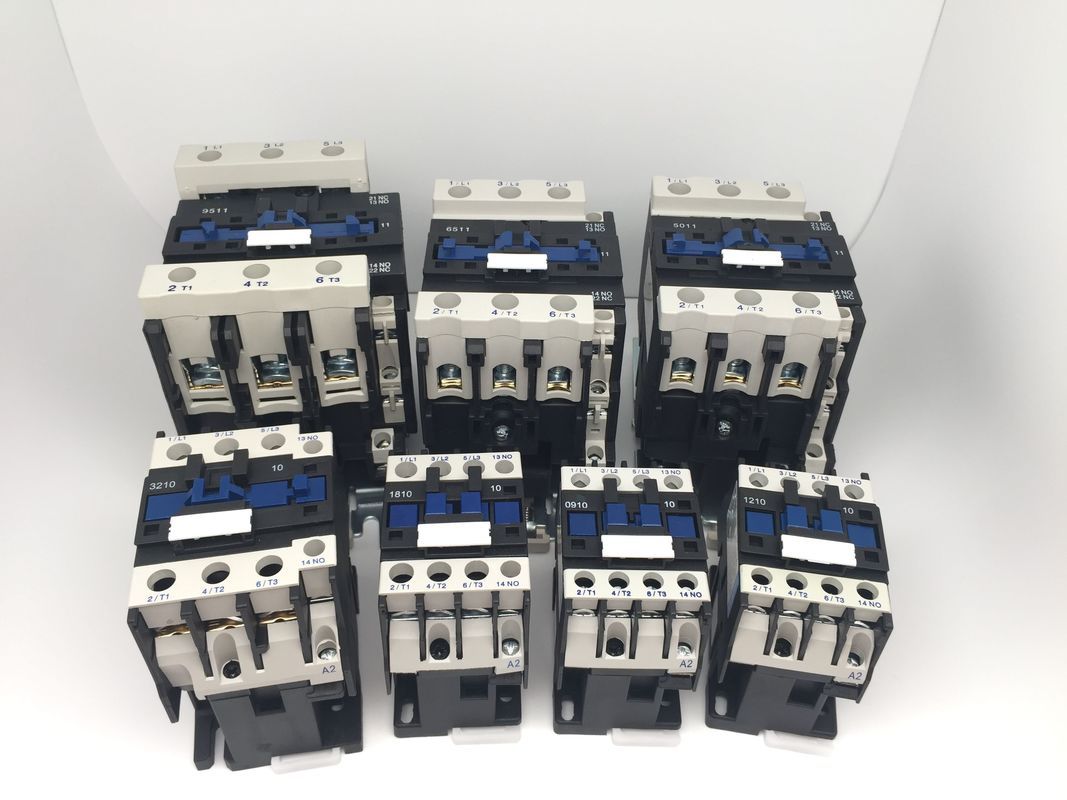

CA del ODM dell'OEM un contattore 40A 220v di 3 fasi un contattore magnetico da 380 VCA
Caratteristiche:
Questo prodotto è fatto dalla struttura di plastica completa del montaggio a scatto ed approfitta dell'elasticità della plastica stessa. Conserva il lavoro e tempo e materiale che non hanno bisogno della vite e dell'utensile speciale di montare o smontare.
Combinato con il blocchetto ausiliario del contatto, ritardo del temporizzatore & dispositivi di blocco meccanici ecc, si trasforma nel contattore di ritardo, contattore di collegamento meccanico. Con il relè termico, si combina nel dispositivo d'avviamento elettromagnetico.
Modello ed implicazione:
Parametri principali e prestazione tecnica:
| Tipo | SC25 | ||
| Corrente di riscaldamento stimata (A) | 40 | ||
| Tensione di isolamento stimata (v) | 690 | ||
| L'impatto stimato resiste alla tensione (chilovolt) | 6 | ||
| Potere di chiusura stimato | 10le | ||
| Rated che rompe capacità | 8le | ||
| Pali | 3 | ||
| Contatto ausiliario | NO/NC | ||
| A breve termine resista alla corrente (A) | 10S | 200 | |
| Corrente di lavoro Rated (A) | 380V | AC-3 | 25 |
| AC-4 | 8,5 | ||
| 660V | AC-3 | 18 | |
| AC-4 | 4,4 | ||
| Capacità AC-3 della fase 3 chilowatt del motore della scoiattolo-gabbia (AC-3) |
220V | 5,5 | |
| 380V | 11 | ||
| 660V | 15 | ||
| Frequenza di operazione (times/h) | Vita elettrica | AC-3 | 600 |
| AC-4 | 300 | ||
| Vita meccanica | 3600 | ||
| Vita elettrica (10000/times) | AC-3 | 100 | |
| AC-4 | 20 | ||
| Vita meccanica (10000/times) | 1000 | ||
| Tipo fornito del fusibile | RT16-40 | ||
| Tensione di rifornimento stimata di controllo noi (V) | 50/60Hz | 12~480 | |
| Gamma di operazione | Ridotto | (85%~110%) noi +40℃ | |
| Liberazione | (20%~75%) noi -5℃ | ||
| Potere medio della bobina di CA (VA) | Inizio | 110 | |
| Conservazione | 11 | ||
| Classe di efficienza energetica | classe 3 | ||
| Perdita termica (W) | 3~4 | ||
| Tempo di attuazione (spettrografia di massa) | Fine | 12~25 | |
| Rottura | 5~20 | ||
| Collegamenti principali del circuito | cavo flessibile senza freddo premendo terminale (㎟) |
1 bastone | 1.5~10 |
| 2 bastoni | 1.5~6 | ||
| cavo flessibile con freddo premendo terminale (㎟) |
1 bastone | 1~6 | |
| 2 bastoni |
1~4 |
||
| Cavo duro (㎟) | 1 bastone | 1.5~6 | |
| 2 bastoni |
1.5~6 |
||
| Dimensione di fissaggio della vite | M4 | ||
| Stringendo coppia di torsione di fissaggio (N.m) | 1,2 | ||
| Collegamenti del ciclo di controllo | cavo flessibile senza freddo premendo terminale (㎟) |
1 bastone | 1~4 |
| 2 bastoni | 1~4 | ||
| cavo flessibile con freddo premendo terminale (㎟) |
1 bastone | 1~4 | |
| 2 bastoni | 1~2.5 | ||
| Cavo duro (㎟) | 1 bastone | 1~4 | |
| 2 bastoni | 1~4 | ||
| Dimensione di fissaggio della vite | M3.5 | ||
| Stringendo coppia di torsione di fissaggio (N.m) | 0,8 |
||
| Installazione | Installazione della ferrovia o della vite di baccano |
| Certificazione | CE, CB, TUV |
| Norma | IEC 60947-1, IEC 60947-4-1 |
| Vita di Machanical | 1000 |
| Frequenza dell'operazione | 300-1200 volte/ora |
| Temperatura ambiente | -5℃~+40℃ |
| Fissando capacità (millimetri) | 1.5-35 |
| Altitudine | ≤ 2000m |
| Grado di protezione | IP20 |
| Possono essere installati con i contatti ausiliarii blocco, il relè di tempo ed il blocchetto corrente-limitato dei contatti ed il relè termico | |
| Piccoli volume, leggeri, meno perdita di potere, lunga vita e sicurezza ed affidabilità | |
| Può essere fornito del contatto ausiliario 1NO o del contatto ausiliario 1NC (più di meno di 32A) e del contatto ausiliario ausiliario di 1NO contact+1NC (più di 40A). Inoltre, può essere fornito di blocchetto ausiliario del contattore F4 (2blocks o 4blocks) | |
Dimensione dell'installazione:
| Un massimo | B massima | C massima | a | b | ∅ |
| 57 | 86 | 95 | 40 | 48 | 4,5 |
