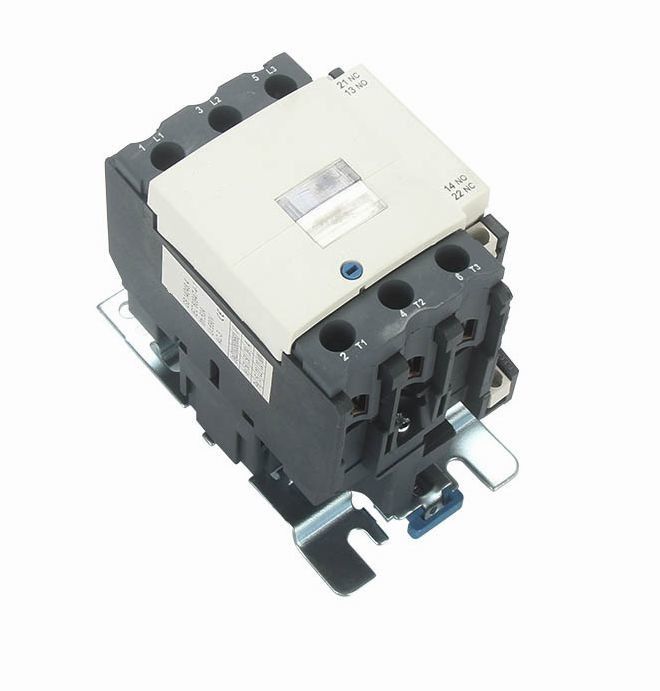

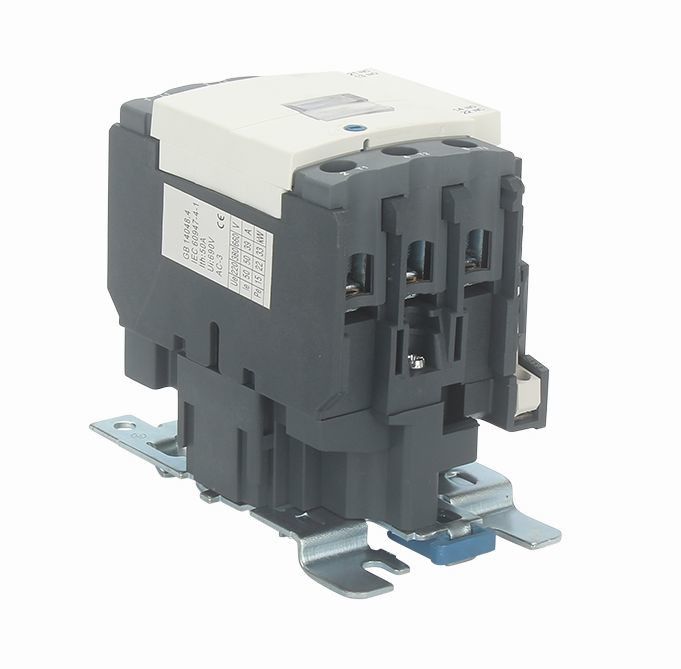

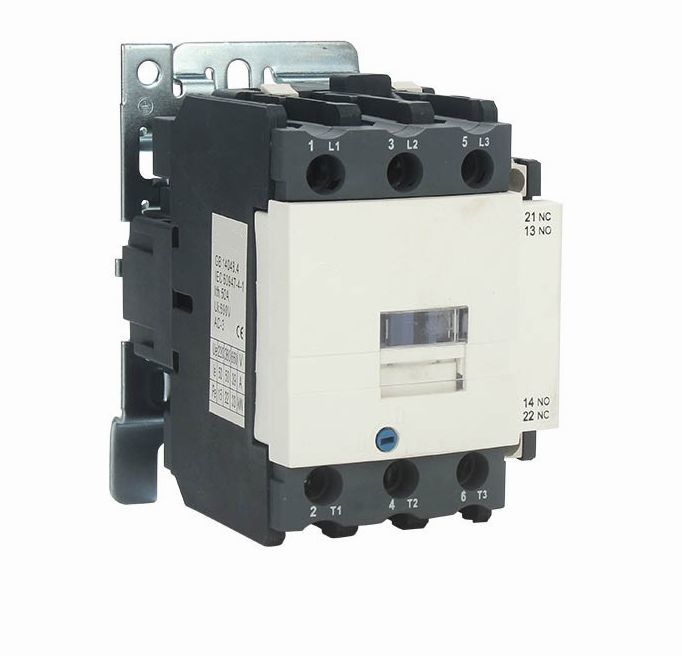

Contattore magnetico di CA del contattore SC1-40~65 SC180~95 di IEC60947 Telemecanique
Generalità:

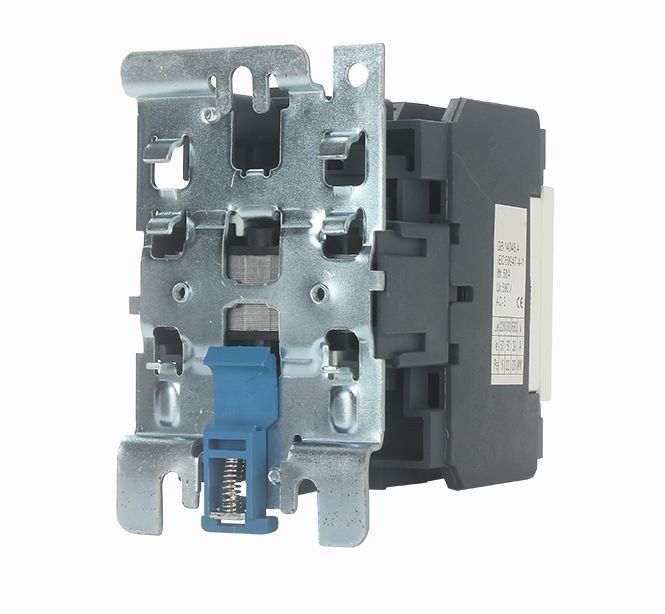

Installazione: Installazione della ferrovia/vite di baccano
Certificazione: CE, CB, TUV
Norma: IEC 60947-1, IEC 60947-4-1
Temperatura ambiente: -5℃~+40℃
Cablaggio della capacità (millimetro): 1.5-35
Frequenza: 50/60Hz
Altitudine: ≤ 2000m
Grado di inquinamento: Classe 3
Categoria dell'installazione: III
Grado di protezione: IP20
Caratteristiche: Con progettazione della copertura antipolvere, il contattore ha caratteristica di migliore sicurezza, l'affidabilità ed inoltre può tempo di impiego esteso.
Sono nel piccolo volume, leggero, meno perdita di potere, lunga vita e cassaforte ed affidabilità. Possono essere installati con i contatti ausiliarii blocco, il relè di tempo ed il blocchetto corrente-limitato dei contatti ed il relè termico.
Modello ed implicazione:
Parametri principali e prestazione tecnica:
| Tipo | SC1-40 | SC1-50 | SC1-65 | SC1-80 | SC1-95 | ||
| Corrente di riscaldamento stimata (A) | 50 | 60 | 80 | 110 | 110 | ||
| Tensione di isolamento stimata (v) | 690 | ||||||
| L'impatto stimato resiste alla tensione (chilovolt) | 6 | ||||||
| Potere di chiusura stimato | 10le | ||||||
| Rated che rompe capacità | 8le | ||||||
| Pali | 3 | ||||||
| Contatto ausiliario | 1NO + 1NC | ||||||
| A breve termine resista alla corrente (A) | 10S | 320 | 400 | 520 | 640 | 760 | |
| AC-3 Corrente di lavoro Rated (A) |
220V/230V | 40 | 50 | 65 | 80 | 95 | |
| 380V/400V | 40 | 50 | 65 | 80 | 95 | ||
| 660V/690V | 34 | 39 | 42 | 49 | 49 | ||
| Capacità AC-3 della fase 3 chilowatt del motore della scoiattolo-gabbia (AC-3) |
220V/230V | 11 | 15 | 18,5 | 22 | 25 | |
| 380V/400V | 18,5 | 22 | 30 | 37 | 45 | ||
| 660V/690V | 30 | 33 | 37 | 45 | 45 | ||
| Frequenza di operazione (times/h) | Vita elettrica | 600 | |||||
| Vita meccanica | 3600 | ||||||
| AC-3 vita elettrica (10000/times) | 80 | 60 | 60 | 60 | 60 | ||
| Vita meccanica (10000/times) | 800 | 800 | 800 | 600 | 600 | ||
| Tipo fornito del fusibile | RT16-63 | RT16-80 | RT16-80 | RT16-100 | RT16-125 | ||
| Tensione di rifornimento stimata di controllo noi (V) | 50/60Hz | 12~480 | |||||
| Gamma di operazione | Ridotto | (85%~110%) noi +40℃ | |||||
| Liberazione | (20%~75%) noi -5℃ | ||||||
| Potere medio della bobina di CA (VA) | Inizio | 200 | |||||
| Conservazione | 20 | ||||||
| Classe di efficienza energetica | classe 3 | ||||||
| Perdita termica (W) | 6 ~10 | ||||||
| Tempo di attuazione (spettrografia di massa) | Fine | 20 ~ 25 | 20 ~ 35 | ||||
| Rottura | 8 ~ 15 | 8 ~ 20 | |||||
| Collegamenti principali del circuito | cavo flessibile senza freddo premendo terminale (㎟) |
1 bastone | 2.5~25 | 2.5~25 | 2.5~25 | 4~50 | 4~50 |
| 2 bastoni | 2.5~16 | 2.5~16 | 2.5~16 | 4~25 | 4~25 | ||
| cavo flessibile con freddo premendo terminale (㎟) |
1 bastone | 2.5~25 | 2.5~25 | 2.5~25 | 4~50 | 4~50 | |
| 2 bastoni | 2.5~10 | 2.5~10 | 2.5~10 | 4~16 | 4~16 | ||
| Cavo duro (㎟) | 1 bastone | 2.5~25 | 2.5~25 | 2.5~25 | 4~50 | 4~50 | |
| 2 bastoni | 2.5~16 | 2.5~16 | 2.5~16 | 4~25 | 4~25 | ||
| Dimensione di fissaggio della vite | M8 | M10 | |||||
| Stringendo coppia di torsione di fissaggio (N.m) | 3,5 | 4 | |||||
| Collegamenti del ciclo di controllo | cavo flessibile senza freddo premendo terminale (㎟) |
1 bastone | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 |
| 2 bastoni | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | ||
| cavo flessibile con freddo premendo terminale (㎟) |
1 bastone | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | |
| 2 bastoni | 1~2.5 | 1~2.5 | 1~2.5 | 1~2.5 | 1~2.5 | ||
| Cavo duro (㎟) | 1 bastone | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | |
| 2 bastoni | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | ||
| Dimensione di fissaggio della vite | M3.5 | ||||||
| Stringendo coppia di torsione di fissaggio (N.m) | 0,8 | ||||||
Dimensione dell'installazione e di aspetto:
Dimensione dell'installazione:
| Tipo | Un massimo | B massima | C massima | a | b | ∅ |
| SC1-40~65 | 75 | 127 | 119 | 40 | 100/110 | 6,5 |
| SC1-80~95 | 85 | 127 | 130 | 40 | 100/110 | 6,5 |
