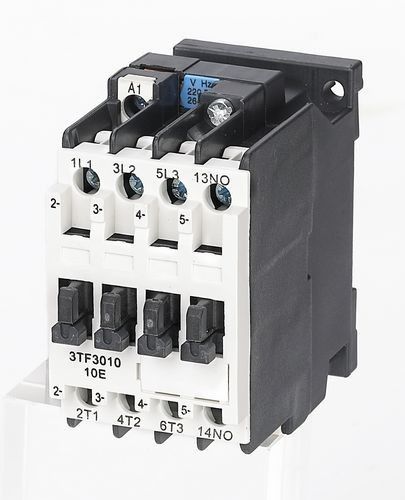

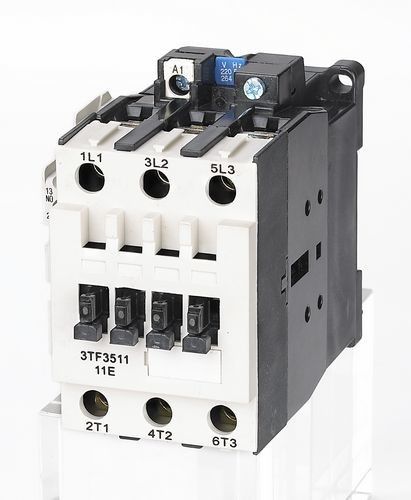

20A, 30A, contattore di CA di 55A 3 Pali 220V
Applicazione:
Il contattore di CA di serie di SFC (qui di seguito contattore) è adatto a utilizzare nei circuiti fino al CA di tensione nominale 690V 50 hertz o 60 hertz, tensione di isolamento stimata di 690V e la corrente nominale da 9A a 475A alla tensione di lavoro stimata 380V nel tipo di applicazione AC-3 ed è usato per il collegamento e la rottura interurbani del circuito. Il contattore è adatto nel frequenti inizio e controllo del motore a corrente alternata.
Questo contattore di serie aderisce al GB 14048, IEC60947-4-1
Parametri principali e prestazione tecnica:
| Tipo | SFC30 | SFC31 | SFC32 | SFC33 | SFC34 | SFC35 | ||
| Corrente di riscaldamento stimata (A) | 20 | 20 | 30 | 30 | 55 | 55 | ||
| Tensione di isolamento stimata (v) | 690 | |||||||
| L'impatto stimato resiste alla tensione (chilovolt) | 6 | |||||||
| Potere di chiusura stimato | 10le | |||||||
| Rated che rompe capacità | 8le | |||||||
| Pali | 3 | |||||||
| Contatto ausiliario | NO/NC | NO/NC | NO+NC | NO+NC | NO+NC | NO+NC | ||
| A breve termine resista alla corrente (A) | 10S | 72 | 96 | 128 | 176 | 256 | 304 | |
Corrente di lavoro Rated (A) |
380V | AC-3 | 9 | 12 | 16 | 22 | 32 | 38 |
| AC-4 | 3,3 | 4,3 | 7,7 | 8,5 | 15,6 | 18,5 | ||
| Potere controllabile del motore (chilowatt) 50Hz |
AC-3 | 220V | 2,4 | 3,3 | 4 | 5,5 | 8,5 | 11 |
| 380V | 4 | 5,5 | 7,5 | 11 | 15 | 18,5 | ||
| 500V | 5,5 | 7,5 | 9 | 11 | 21 | 25 | ||
| 660V | 5,5 | 7,5 | 11 | 11 | 23 | 23 | ||
| AC-4 | 380V | 1,4 | 1,9 | 3,5 | 4 | 7,5 | 9 | |
| 660V | 2,4 | 3,3 | 6 | 6,6 | 13 | 15,5 | ||
| Frequenza di operazione (times/h) | AC-3 | 1200 | 1200 | 1200 | 1200 | 600 | 600 | |
| AC-4 | 300 | 300 | 300 | 300 | 300 | 300 | ||
| Vita elettrica (10000/times) | AC-3 | 100 | 100 | 100 | 100 | 80 | 80 | |
| AC-4 | 20 | 20 | 20 | 20 | 20 | 20 | ||
| Vita meccanica (10000/times) | 1000 | 1000 | 1000 | 1000 | 800 | 800 | ||
| Attirando tolleranza di tensione di funzionamento della bobina (CA) | (85%~110%) noi +40℃ | |||||||
| Attrazione del consumo di energia della bobina | Conservazione (VA) | 10 | 10 | 10 | 10 | 12,1 | 12,1 | |
| Raccolta (VA) | 68 | 68 | 68 | 68 | 101 | 101 | ||
| Corrente termica convenzionale del contatto ausiliario (A) | 10 | 10 | 10 | 10 | 10 | 10 | ||
| Tensione di isolamento stimata del contatto ausiliario (v) | 690 | 690 | 690 | 690 | 690 | 690 | ||
| Il contatto ausiliario ha valutato l'attività in corso (A) | AC-15 | 380V | 6 | 6 | 4 | 4 | 4 | 4 |
| 220V | 10 | 10 | 6 | 6 | 6 | 6 | ||
| DC-13 | 110V | 0,9 | 0,9 | 1,14 | 1,14 | 1,14 | 1,14 | |
| 220V | 0,45 | 0,45 | 0,48 | 0,48 | 0,48 | 0,48 | ||
Stato dell'installazione e di funzionamento:
Temperatura dell'aria ambiente del ♦: -5℃--+40℃ e media non più di +35℃ entro 24 ore;
Altitudine del ♦: ≤ 2000m;
Stato dell'aria del ♦: quando il più alta temperatura è +40℃, l'umidità relativa dell'aria non è fino a 50%, ma il più alta umidità è permessa alla temperatura più insufficiente. Simile, umidità di 90% a 20℃. La rugiada condensata dovrebbe essere considerata quando alla temperatura più insufficiente;
Grado di inquinamento del ♦: Classe 3
Categoria dell'installazione del ♦: III
Grado di protezione del ♦: IP20
Stato dell'installazione del ♦: l'angolo di pendenza fra il lato dell'installazione ed il lato verticale non dovrebbe essere più di ±5℃
Impatto e vibrattion del ♦: il contattore deve essere installato e funzionare secondo le circostanze, di nessun agitazione, impatto e vibrazione ovvi.
Caratteristica della struttura:
Progettazione di sicurezza del ♦ contro scossa elettrica, più sicuro ed affidabile
Il ♦ la caratteristica di piccolo volume, camera leggera e d'effetto ad arco è accluso, piccola distanza d'effetto ad arco elettrica
Il ♦ che la costruzione d'estinzione è novella, abrasione dei contatti è piccolo, con una vita elettrica lunga
♦ il funzionamento del magnete che molti vantaggi quale buona affidabilità, impatto resistente, vantaggi significativi di stanchezza ecc
Dimensione dell'installazione e di aspetto:
Dimensione dell'installazione:
| Tipo | Un massimo | B massima | C massima | a | b | ∅ |
|
SFC30 |
46 | 79 | 87 | 35 | 60 | 4,8 |
| SFC31 | 46 | 79 | 87 | 35 | 60 | 4,8 |
| SFC32 | 46 | 89 | 100 | 35 | 75 | 4,8 |
| SFC33 | 46 | 89 | 100 | 35 | 75 | 4,8 |
| SFC34 | 56 | 105 | 110 | 45 | 75 | 5 |
| SFC35 | 56 | 105 | 110 | 45 | 75 | 5 |
