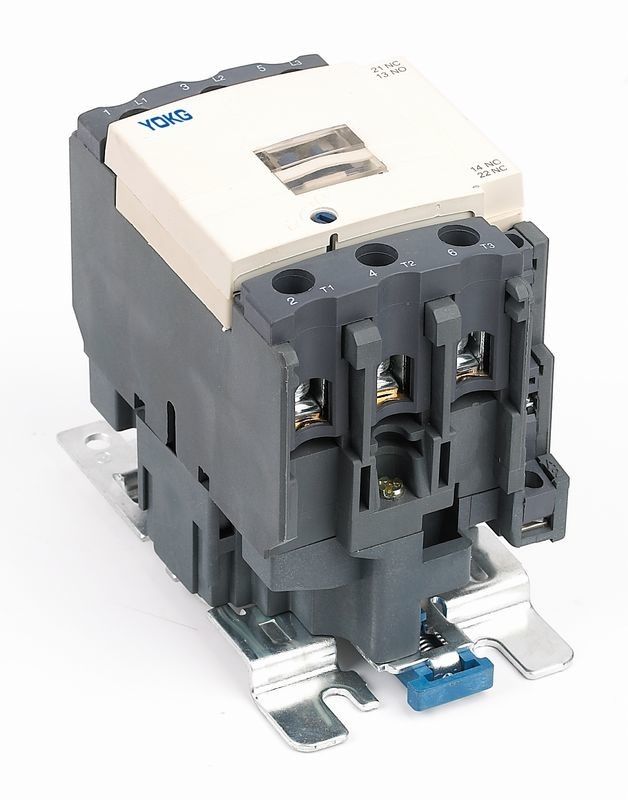

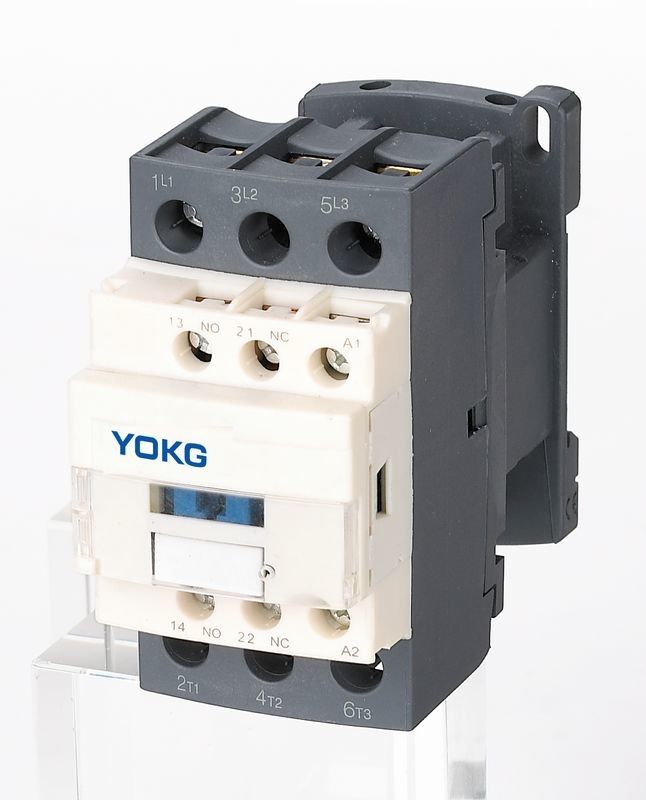

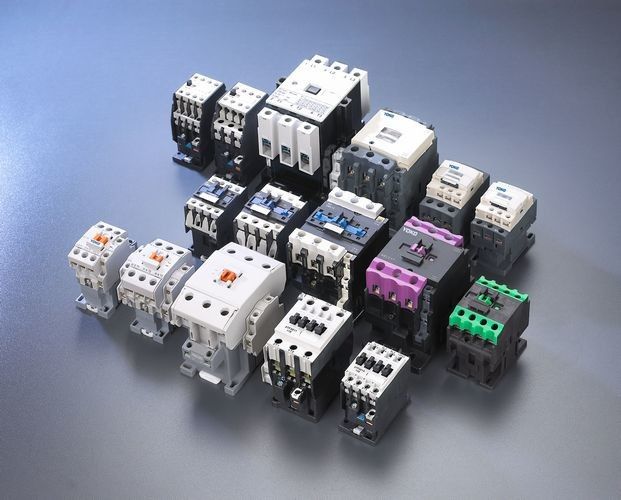

Il CE ha certificato il contattore di CA di 3 Pali in 20A 32amp 40A 220V 690Vac
Applicazione:
Il contattore di CA di serie SC1 (qui di seguito contattore) è adatto a utilizzare i circuiti fino al CA di tensione nominale 690V in 50 hertz o in 60 hertz, corrente nominale fino a 95A, per la fabbricazione, rompente frequentemente, avviante & controllante il motore a corrente alternata.
Questo contattore di serie aderisce al GB 14048, IEC60947-4-1
Stato dell'installazione e di funzionamento:
Temperatura dell'aria ambiente del ♦: -5℃--+40℃ e media non più di +35℃ entro 24 ore;
Altitudine del ♦: ≤ 2000m;
Stato dell'aria del ♦: quando il più alta temperatura è +40℃, l'umidità relativa dell'aria non è fino a 50%, ma il più alta umidità è permessa alla temperatura più insufficiente. Simile, umidità di 90% a 20℃. La rugiada condensata dovrebbe essere considerata quando alla temperatura più insufficiente;
Grado di inquinamento del ♦: Classe 3
Categoria dell'installazione del ♦: III
Grado di protezione del ♦: IP20
Stato dell'installazione del ♦: l'angolo di pendenza fra il lato dell'installazione ed il lato verticale non dovrebbe essere più di ±5℃
Impatto e vibrattion del ♦: il contattore deve essere installato e funzionare secondo le circostanze, di nessun agitazione, impatto e vibrazione ovvi.
Modello ed implicazione:
Parametri principali e prestazione tecnica:
| Tipo | SC1-09 | SC1-12 | SC1-18 | SC1-25 | SC1-32 | ||
| Corrente di riscaldamento stimata (A) | 20 | 20 | 25 | 32 | 40 | ||
| Tensione di isolamento stimata (v) | 690 | ||||||
| L'impatto stimato resiste alla tensione (chilovolt) | 6 | ||||||
| Potere di chiusura stimato | 10le | ||||||
| Rated che rompe capacità | 8le | ||||||
| Pali | 3 | ||||||
| Contatto ausiliario | 1NO + 1NC | ||||||
| A breve termine resista alla corrente (A) | 10S | 72 | 96 | 144 | 200 | 256 | |
| AC-3 Corrente di lavoro Rated (A) |
220V/230V | 9 | 12 | 18 | 25 | 32 | |
| 380V/400V | 9 | 12 | 18 | 25 | 32 | ||
| 660V/690V | 6,5 | 8,9 | 12 | 18 | 22 | ||
| Capacità AC-3 della fase 3 chilowatt del motore della scoiattolo-gabbia (AC-3) |
220V/230V | 2,2 | 3 | 4 | 5,5 | 7,5 | |
| 380V/400V | 4 | 5,5 | 7,5 | 11 | 15 | ||
| 660V/690V | 5,5 | 7,5 | 10 | 15 | 18,5 | ||
| Frequenza di operazione (times/h) | Vita elettrica | 1200 | 600 | ||||
| Vita meccanica | 3600 | ||||||
| AC-3 vita elettrica (10000/times) | 100 | 100 | 100 | 100 | 80 | ||
| Vita meccanica (10000/times) | 1000 | 1000 | 1000 | 1000 | 800 | ||
| Tipo fornito del fusibile | RT16-20 | RT16-20 | RT16-32 | RT16-40 | RT16-50 | ||
| Tensione di rifornimento stimata di controllo noi (V) | 50/60Hz | 12~480 | |||||
| Gamma di operazione | Ridotto | (85%~110%) noi +40℃ | |||||
| Liberazione | (20%~75%) noi -5℃ | ||||||
| Potere medio della bobina di CA (VA) | Inizio | 70 | 110 | ||||
| Conservazione | 8 | 11 | |||||
| Classe di efficienza energetica | classe 3 | ||||||
| Perdita termica (W) | 2~3 | 3~4 | |||||
| Tempo di attuazione (spettrografia di massa) | Fine | 12~35 | |||||
| Rottura | 5~20 | ||||||
| Collegamenti principali del circuito | cavo flessibile senza freddo premendo terminale (㎟) |
1 bastone | 1~4 | 1~4 | 1.5~6 | 1.5~10 | 2.5~10 |
| 2 bastoni | 1~4 | 1~4 | 1.5~6 | 1.5~6 | 2.5~10 | ||
| cavo flessibile con freddo premendo terminale (㎟) |
1 bastone | 1~4 | 1~4 | 1~6 | 1~6 | 1~10 | |
| 2 bastoni | 1~2.5 | 1~2.5 | 1~4 | 1~4 | 1.5~6 | ||
| Cavo duro (㎟) | 1 bastone | 1~4 | 1~4 | 1.5~6 | 1.5~6 | 1.5~10 | |
| 2 bastoni | 1~4 | 1~4 | 1.5~6 | 1.5~6 | 2.5~10 | ||
| Dimensione di fissaggio della vite | M3.5 | M4 | |||||
| Stringendo coppia di torsione di fissaggio (N.m) | 0,8 | 1,2 | |||||
| Collegamenti del ciclo di controllo | cavo flessibile senza freddo premendo terminale (㎟) |
1 bastone | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 |
| 2 bastoni | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | ||
| cavo flessibile con freddo premendo terminale (㎟) |
1 bastone | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | |
| 2 bastoni | 1~2.5 | 1~2.5 | 1~2.5 | 1~2.5 | 1~2.5 | ||
| Cavo duro (㎟) | 1 bastone | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | |
| 2 bastoni | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | ||
| Dimensione di fissaggio della vite | M3.5 | ||||||
| Stringendo coppia di torsione di fissaggio (N.m) | 0,8 | ||||||
Caratteristica della struttura:
Il ♦ con progettazione della copertura antipolvere, contattore ha caratteristica di migliore sicurezza, l'affidabilità ed inoltre può tempo di impiego esteso
♦ può essere installato con i contatti ausiliarii blocco, relè di tempo e blocchetto corrente-limitato dei contatti e relè termico, quindi per essere altri prodotti derivati;
Il ♦ questo contattore di serie ha piccolo volume, leggero, meno perdita di potere, lunga vita e cassaforte ed affidabilità ecc;
Il ♦ il contattore può essere fornito del contatto ausiliario 1NO o del contatto ausiliario 1NC (di meno di 32A) e del contatto ausiliario ausiliario di 1NO contact+1NC (più di 40A). Inoltre, può essere fornito di blocchetto ausiliario del contattore F4 (2blocks o 4blocks);
Il ♦ oltre alla vite da installare, contattore di uso può essere stretto con la ferrovia d'installazione standard di 35mm (SC1-09~95) e la ferrovia d'installazione standard di 75mm (SC1-40~95)
Dimensione dell'installazione:
| Tipo | Un massimo | B massima | C massima | a | b | ∅ |
| SC1-09~18 | 45 | 77 | 86 | 35 | 50/60 | 4,5 |
| SC1-25~32 | 45 | 85 | 92 | 35 | 60/70 | 4,5 |
| SC1-40~65 | 75 | 127 | 119 | 40 | 100/110 | 6,5 |
| SC1-80~95 | 85 | 127 | 130 | 40 | 100/110 | 6,5 |
