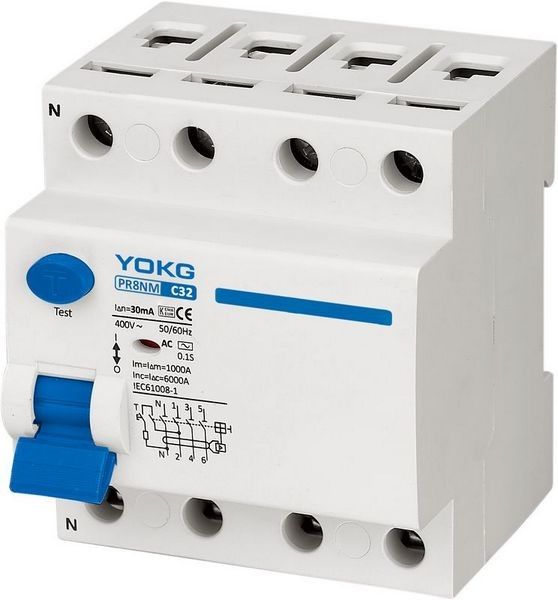

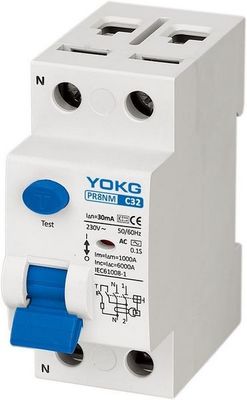

Interruttore elettromagnetico del protettore PR8NM 6kA RCBO 16-100A di perdita
L'interruttore elettromagnetico ha a seguito di Advatages:
1. Circuiti elettrici di controllo
2. Protegga la gente dai contatti indiretti e dalla protezione supplementare dai contatti diretti
3. Protegga le installazioni dal rischio d'incendio dovuto gli errori dell'isolamento
4. Gli interruttori correnti residui sono utilizzati nell'abitazione, nel settore terziario e nell'industria
5. Installazione della Baccano-ferrovia di sostegno 35mm
Sensibilità di scatenamento:
♦ 30 mA--protezione supplementare contro il contatto diretto
♦ 100mA--coordinato con la presa di terra secondo la formula In<50/R, per assicurare protezione contro i contatti indiretti
♦ 300mA, protezione contro i contatti indiretti, pure noi rischio d'incendio
Specifiche:
| Pali |
2P, 4P |
| Specificazione elettrica |
|
| Corrente nominale (A) dentro |
16-100A |
| Tensione di lavoro Rated (v) Ue |
2P: 230, 4P: 400 |
| Tensione isolata Rated (v) Ui |
500 |
| L'impulso resiste alla tensione (chilovolt) Uimp |
6 |
| Cortocircuito stimato che rompe capacità (Ka) Inc/In△ |
6 |
| Corrente residua stimata (mA) dentro△ |
10,30,100,300 |
| Capacità di fabbricazione e di rottura residua stimata (A) Im△ |
1000 |
| tipo di lavoro corrente residuo |
CA, AC+S, A, A+S |
| tipo corrente residuo di protezione |
Elettromagnetico |
| Tensione di prova dielettrica (chilovolt) |
2,5 |
| Valore standard meccanico di tempo di impiego |
4000 |
| (OC) valore standard elettrico |
2000 |
| Controllo ed indicazione |
|
| Rilascio dello scambio (SHT) |
NESSUNO |
| Rilascio di Undervoltage (UVT) |
NESSUNO |
| Contatto ausiliario (AUS.) |
NESSUNO |
| Indicatore di posizione del contatto |
NESSUNO |
| Indicazione dell'errore |
DIFETTO |
| Collegamento ed installazione |
|
| Temperatura ambiente (con la media quotidiana ≤35℃) |
-5℃ ~ +40℃ |
| Grado di protezione tutti i lati |
IP40 |
| terminale del collegamento |
IP20 |
| Cavo (m㎡) |
35 |
| Sbarra collettrice (m㎡) |
35 |
| Montaggio |
Cavo/sbarra collettrice |
| Fornisca di rimandi la temperatura per la regolazione dell'elemento termico |
30 |
| Grado di inquinamento |
2 |
| Temperatura di stoccaggio (℃) |
-25℃ ~ +70℃ |
| Collegamento |
Cima |
| Dimensioni (millimetro) a (2P/4P) |
36/72 |
| b (2P/4P) |
84/84 |
| c (2P/4P) |
79.5/79.5 |
Selezione:
Forma di onda rilevabile del ♦
Tipo di CA del ♦
♦ un tipo
RCCB per cui scattare ha assicurato per le correnti alternate sinusoidali residue e le correnti continue di palpitazione residue, se improvvisamente applicato o rallentando aumentare, simbolo
Tempo di scatto:
♦ istantaneo: Lo scatenamento istantaneo può essere assicurato (senza ad azione ritardata)
Il ♦ mette ad azione ritardata in cortocircuito: Tutto lo scatenamento può essere assicurato almeno 10ms
♦ selettivo: La distinzione totale con un RCD non selettivo disposto a valle è assicurata.
Diagramma di collegamento:
Il diagramma della linea di distribuzione:
