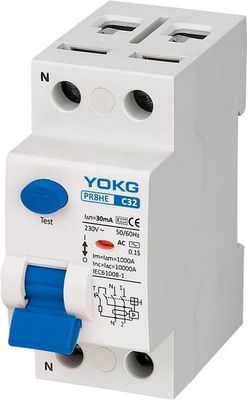

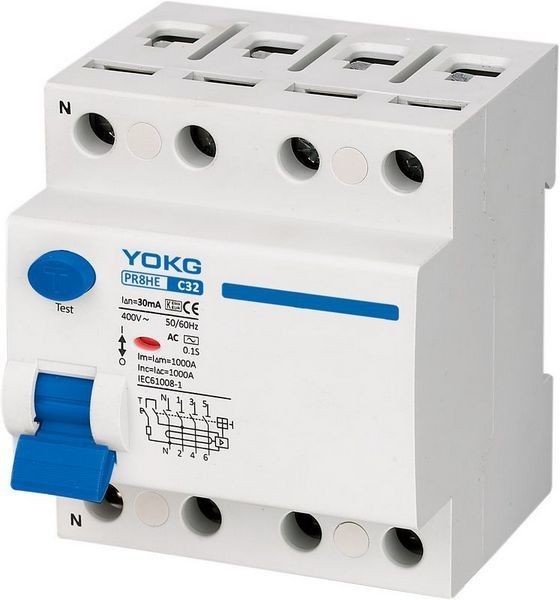

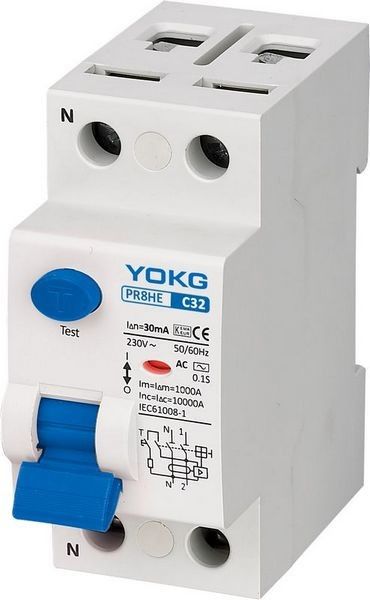

interruttore della famiglia del protettore PR8HE 2P 4 Pali RCBO di perdita 10kA
Funzione:
Il ♦ controlla i circuiti elettrici
Il ♦ protegge la gente dai contatti indiretti e dalla protezione supplementare dai contatti diretti
Il ♦ protegge le installazioni dal rischio d'incendio dovuto gli errori dell'isolamento
Gli interruttori correnti residui del ♦ sono utilizzati nell'abitazione, nel settore terziario e nell'industria
Il ♦ sostiene l'installazione della Baccano-ferrovia di 35mm
Specifiche:
| Pali | 2P, 4P |
| Specificazione elettrica | |
| Corrente nominale (A) dentro | 16-100A |
| Tensione di lavoro Rated (v) Ue | 2P: 230, 4P: 400 |
| Tensione isolata Rated (v) Ui | 500 |
| L'impulso resiste alla tensione (chilovolt) Uimp | 6 |
| Cortocircuito stimato che rompe capacità (Ka) Inc/In△ | 10 |
| Corrente residua stimata (mA) dentro△ | 10,30,100,300 |
| Capacità di fabbricazione e di rottura residua stimata (A) Im△ | 1000 |
| tipo di lavoro corrente residuo | CA, AC+S, A |
| tipo corrente residuo di protezione | Elettronico |
| Tensione di prova dielettrica (chilovolt) | 2,5 |
| Valore standard meccanico di tempo di impiego | 4000 |
| (OC) valore standard elettrico | 2000 |
| Controllo ed indicazione | |
| Rilascio dello scambio (SHT) | NESSUNO |
| Rilascio di Undervoltage (UVT) | NESSUNO |
| Contatto ausiliario (AUS.) | NESSUNO |
| Indicatore di posizione del contatto | NESSUNO |
| Indicazione dell'errore | DIFETTO |
| Collegamento ed installazione | |
| Temperatura ambiente (con la media quotidiana ≤35℃) | -5℃ ~ +40℃ |
| Grado di protezione tutti i lati | IP40 |
| terminale del collegamento | IP20 |
| Cavo (m㎡) | 35 |
| Sbarra collettrice (m㎡) | 35 |
| Montaggio | Cavo/sbarra collettrice |
| Fornisca di rimandi la temperatura per la regolazione dell'elemento termico | 30 |
| Grado di inquinamento | 2 |
| Temperatura di stoccaggio (℃) | -25℃ ~ +70℃ |
| Collegamento | Cima |
| Dimensioni (millimetro) a (2P/4P) | 36/72 |
| b (2P/4P) | 84/84 |
| c (2P/4P) | 79.5/79.5 |
Selezione:
Forma di onda rilevabile del ♦
Tipo di CA del ♦
♦ un tipo
RCCB per cui scattare ha assicurato per le correnti alternate sinusoidali residue e le correnti continue di palpitazione residue, se improvvisamente applicato o rallentando aumentare, simbolo
Sensibilità di scatenamento:
♦ 30 mA--protezione supplementare contro il contatto diretto
♦ 100mA--coordinato con la presa di terra secondo la formula In<50/R, per assicurare protezione contro i contatti indiretti
♦ 300mA, protezione contro i contatti indiretti, pure noi rischio d'incendio
Tempo di scatto:
♦ istantaneo
Assicura lo scatenamento istantaneo (senza ad azione ritardata)
Il ♦ mette ad azione ritardata in cortocircuito
Assicura tutto lo scatenamento almeno del 10ms
♦ selettivo
Assicura la distinzione totale con un RCD non selettivo disposto a valle
Diagramma di collegamento:
Il diagramma della linea di distribuzione:
