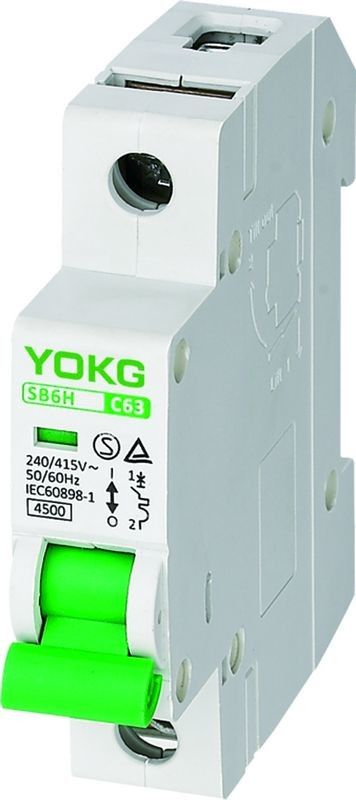

IP40 dell'interno Mini Circuit Breaker SB6H 3P, 4P 10KA MCB
Caratteristica di scatenamento istantanea:
L'interruttore SB6 è progettato per la protezione di distribuzione e dei circuiti di derivazione, avendo carico differente;
Curva B del ♦----Il dispositivo non dovrebbe funzionare in 0,1 secondi alla corrente 3 dentro; alla corrente 5 in dovrebbe in lavorare in di meno che 0.1S
Curva C del ♦---- Il dispositivo non dovrebbe funzionare in 0,1 secondi alla corrente 5 dentro; alla corrente 10 in dovrebbe in lavorare in di meno che 0.1S
Curva D del ♦---- Il dispositivo non dovrebbe funzionare in 0,1 secondi alla corrente 10 dentro; alla corrente 20 in dovrebbe in lavorare in di meno che 0.1S
Specifiche:
| Pali | 1P, 1P+N, 2P, 3P, 3P+N, 4P |
| Specificazione elettrica | |
| Corrente nominale (A) dentro | 1-63 |
| Frequenza nominale (hertz) | 50/60 |
| Tensione di lavoro Rated (V) Ue | 1P: 230/400~, 2/3/4P: 400~ |
| Tensione isolata Rated (V) Ui | 500 |
| L'impulso resiste alla tensione (chilovolt) Uimp | 6 |
| Cortocircuito stimato che rompe CIN di capacità (KA) |
4,5 |
| Tipo di scatenamento istantaneo | B, C, D |
| Tensione di lavoro massima Umax | 440 |
| Tensione di lavoro minima Umin | 12 |
| Tensione di prova dielettrica (chilovolt) | 2 |
| Valore standard meccanico di tempo di impiego | 10000 |
| (OC) valore standard elettrico | 4000 |
| Controllo ed indicazione: | |
| Rilascio dello scambio (SHT) | Facoltativo |
| Rilascio di Undervoltage (UVT) | Facoltativo |
| Contatto ausiliario (AUS.) | Facoltativo |
| Contatto dell'allarme (alt) | Facoltativo |
| Indicatore di posizione del contatto | Difetto |
| Indicazione dell'errore | Nessuno |
| Collegamento ed installazione: | |
| Temperatura ambiente (con average≤35℃ quotidiano) | -5℃~+40℃ |
| Grado di protezione tutti i lati | IP40 |
| Terminale del collegamento | IP20 |
| Cavo (㎟) | 16 |
| Sbarra collettrice (㎟) | 16 |
| Montaggio | Cavo/sbarra collettrice |
| Grado di inquinamento | 2 |
| Fornisca di rimandi la temperatura per la regolazione dell'elemento termico (℃) | 30 |
| Temperatura di stoccaggio (℃) | -25℃~+70℃ |
| Coppia di serraggio | 3,0 |
| Collegamento | Alto e basso |
| Dimensioni (millimetro) a (1P/2P/3P/4P) | 17.5/35/52.5/70 |
 b (1P/2P/3P/4P) |
83/83/83/83 |
| (WxHxL) c (1P/2P/3P/4P) | 67/67/67/67 |
Applicazione:
Mini Circuit Breaker dell'interno può essere usato per: Metta in cortocircuito la protezione, la funzione di isolamento, la protezione di sovraccarico, la funzione di indicazione della posizione del contatto, l'installazione della Baccano-ferrovia di 35mm, il tipo uscente ricevuto ed inferiore superiore dei collegamenti, o il tipo fissante uscente ricevuto e superiore inferiore, capace di selezionare gli accessori elettrici e di raggiungere l'indicazione distante dello stato di MCB; rottura, scatenamento dell'errore ed e chiuso ed accessori elettrici scelti e realizzare protezione di sovratensione e di sotto-tensione di MCB e del rilascio distante dello scambio
Caratteristiche di funzionamento di sovracorrente:
| No. | Corrente nominale del rilascio (A) | Stato iniziale | Corrente della prova | Tempo specificato | Risulti per essere ottenuto | Osservazioni |
| 1 | 1~63 | stato di codice | 1,13 dentro | ≤ 1h di t | Non viaggio | |
| 2 | 1~63 | sopra la prova precedente | 1,45 dentro | t < 1h | viaggio | regolazione corrente fino a valore specificato costantemente in 5s |
| 3 | Nel ≤ 32 | stato di codice | 2,55 dentro | 1s <t <60s | viaggio | |
| > in 32 | stato di codice | 2,55 dentro | 1s <t <120s | viaggio | ||
| 4 | 1~63 | stato di codice | 3 dentro | t ≤0.1s | Non viaggio | Tipo B |
| 1~63 | stato di codice | 5 dentro | t <0.1s | viaggio | Tipo B | |
| 1~63 | stato di codice | 5 dentro | t ≤0.1s | Non viaggio | Tipo C | |
| 1~63 | stato di codice | 10 dentro | t <0.1s | viaggio | Tipo C | |
| 1~63 | stato di codice | 10 dentro | t ≤0.1s | Non viaggio | Tipo di D | |
| 1~63 | stato di codice | 20 dentro | t <0.1s | viaggio | Tipo di D |

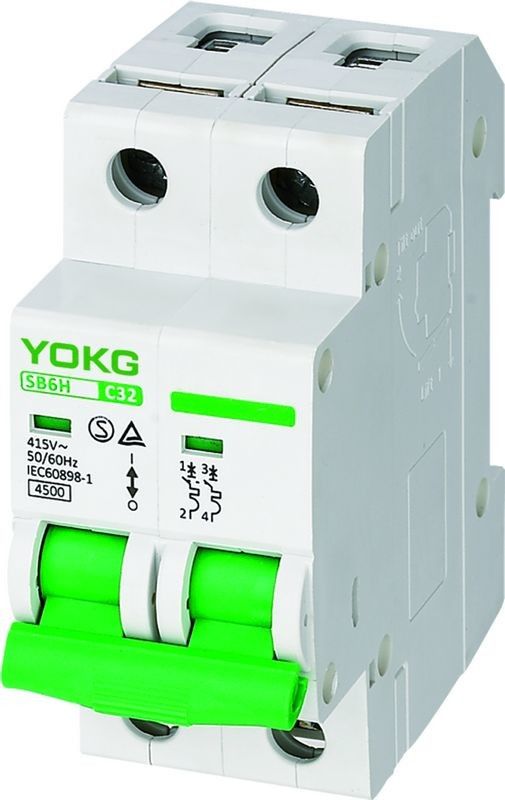

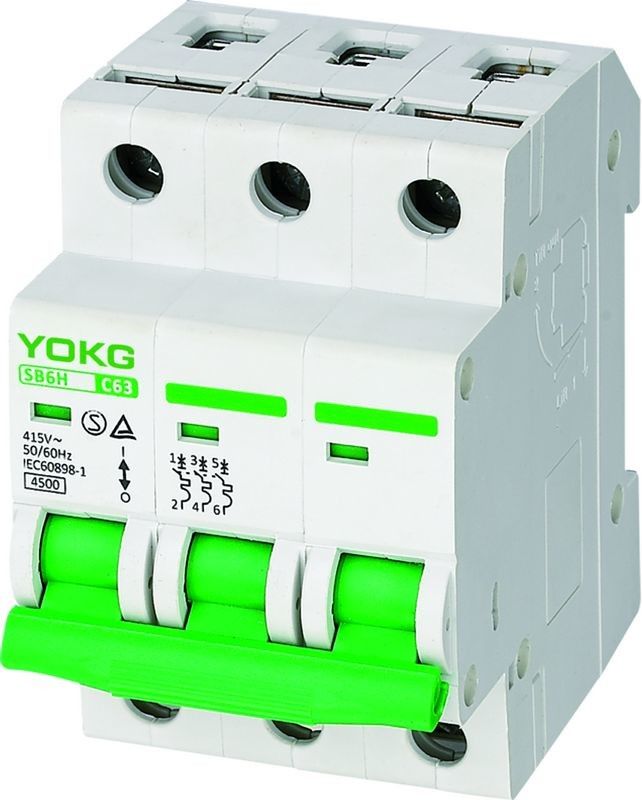

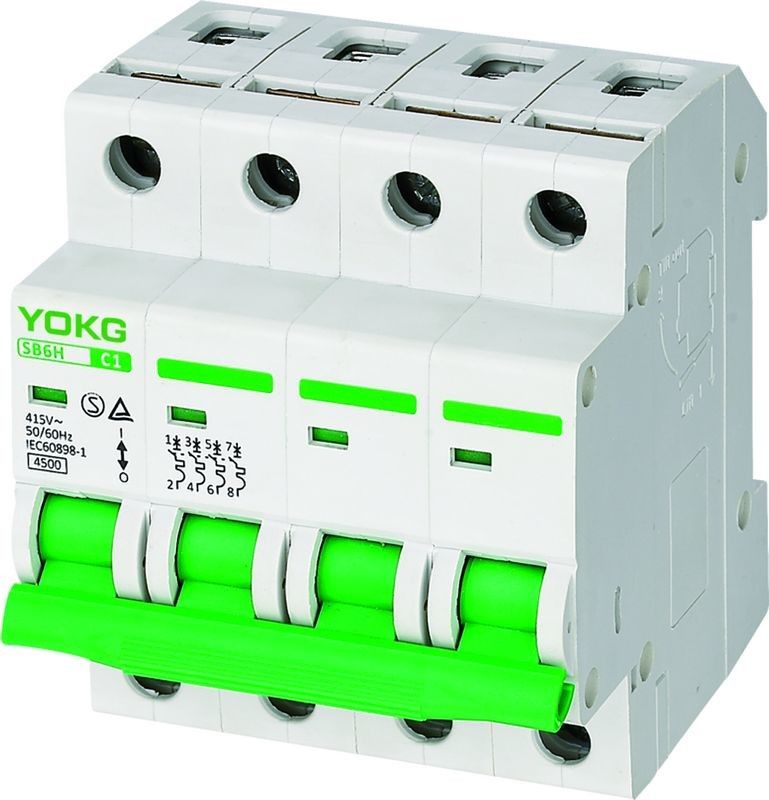

Il numero di Pali:
Dimensioni:
