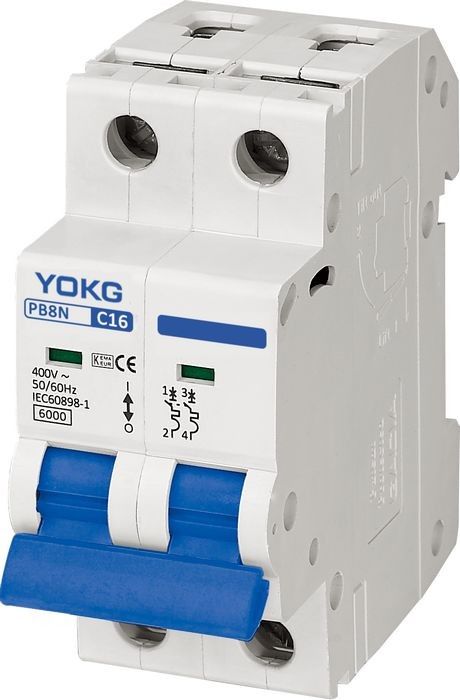

2p 40 amp Mcb IEC60898-1 230/400V un interruttore da 50/60 di hertz 1A-63amp
Generalità:
|
Nome di prodotto: |
Interruttore miniatura/MCB |
|
Tipo: |
Mini |
|
LCU stimato di capacità di cortocircuito (v) |
B, C, D |
|
Tensione nominale: |
230V/400VAC |
|
Corrente nominale: |
1A, 2A, 3A, 4A, 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A |
|
Rottura della capacità: |
6KA |
|
Frequenza nominale: |
50/60Hz |
|
Numero di Pali: |
1P, 1P+N, 2P, 3P, 3P+N, 4P |
|
Altitudine: |
≤2000m |
|
Temperatura di atmosfera: |
-5~40℃ |
|
Norma: |
IEC/EN 60898-1 |
|
Tipo di protezione: |
protezione di sovraccarico, protezione di cortocircuito |
|
Tipo di scatenamento: |
tipo termico |
|
Rata: |
Ferrovia di baccano del TH 35mm |
|
Cablaggio della capacità: |
² di ≤25mm |
|
Applicazione: |
Metta in cortocircuito la protezione, la funzione di isolamento, la protezione di sovraccarico
|
Caratteristica di scatenamento istantanea:
L'interruttore PB8 è progettato per la protezione di distribuzione e dei circuiti di derivazione, avendo carico differente;
Curva B del ♦----Il dispositivo non dovrebbe funzionare in 0,1 secondi alla corrente 3 dentro; alla corrente 5 in dovrebbe in lavorare in di meno che 0.1S
Curva C del ♦---- Il dispositivo non dovrebbe funzionare in 0,1 secondi alla corrente 5 dentro; alla corrente 10 in dovrebbe in lavorare in di meno che 0.1S
Curva D del ♦---- Il dispositivo non dovrebbe funzionare in 0,1 secondi alla corrente 10 dentro; alla corrente 20 in dovrebbe in lavorare in di meno che 0.1S
Caratteristiche di funzionamento di sovracorrente:
| No. | Corrente nominale del rilascio (A) | Stato iniziale | Corrente della prova | Tempo specificato | Risulti per essere ottenuto | Osservazioni |
| 1 | 1~63 | stato di codice | 1,13 dentro | ≤ 1h di t | Non viaggio | |
| 2 | 1~63 | sopra la prova precedente | 1,45 dentro | t < 1h | viaggio | regolazione corrente fino a valore specificato costantemente in 5s |
| 3 | Nel ≤ 32 | stato di codice | 2,55 dentro | 1s <t <60s | viaggio | |
| > in 32 | stato di codice | 2,55 dentro | 1s <t <120s | viaggio | ||
| 4 | 1~63 | stato di codice | 3 dentro | t ≤0.1s | Non viaggio | Tipo B |
| 1~63 | stato di codice | 5 dentro | t <0.1s | viaggio | Tipo B | |
| 1~63 | stato di codice | 5 dentro | t ≤0.1s | Non viaggio | Tipo C | |
| 1~63 | stato di codice | 10 dentro | t <0.1s | viaggio | Tipo C | |
| 1~63 | stato di codice | 10 dentro | t ≤0.1s | Non viaggio | Tipo di D | |
| 1~63 | stato di codice | 20 dentro | t <0.1s | viaggio | Tipo di D |

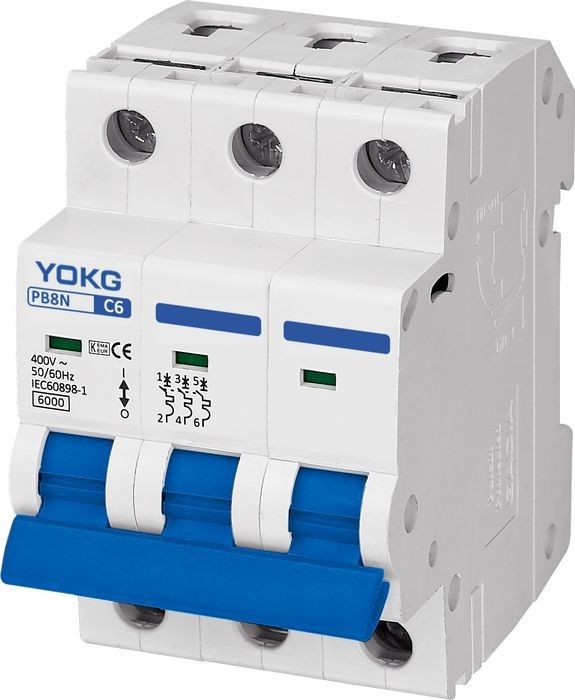

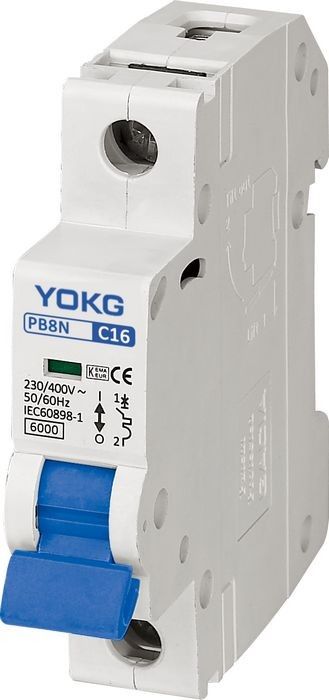

Il numero di Pali:
Dimensioni:
Specifiche:
| Corrente nominale (A) dentro | 1-63 |
| Frequenza nominale (hertz) | 50/60 |
| Tensione di lavoro Rated (V) Ue | 1P: 230/400~, 2/3/4P: 400~ |
| Tensione isolata Rated (V) Ui | 500 |
| L'impulso resiste alla tensione (chilovolt) Uimp | 6 |
| Cortocircuito stimato che rompe CIN di capacità (KA) | 6 |
| Tipo di scatenamento istantaneo | B, C, D |
| Tensione di lavoro massima Umax | 440 |
| Tensione di lavoro minima Umin | 12 |
| Tensione di prova dielettrica (chilovolt) | 2 |
| Valore standard meccanico di tempo di impiego | 10000 |
| (OC) valore standard elettrico | 4000 |
| Collegamento ed installazione: | |
| Grado di protezione tutti i lati | IP40 |
| Terminale del collegamento | IP20 |
| Cavo (㎟) | 16 |
| Sbarra collettrice (㎟) | 25 |
| Montaggio | Cavo/sbarra collettrice |
| Grado di inquinamento | 2 |
| Fornisca di rimandi la temperatura per la regolazione dell'elemento termico (℃) | 30 |
| Temperatura di stoccaggio (℃) | -25℃~+70℃ |
| Coppia di serraggio | 3,0 |
| Collegamento | Alto e basso |
| Dimensioni (millimetri) a (1P/2P/3P/4P) | 17.5/35/52.5/70 |
| b (1P/2P/3P/4P) |
87/87/87/87 |
| (WxHxL) c (1P/2P/3P/4P) | 77.5/77.5/77.5/77.5 |
Certificati:
Imballaggio e consegna:
Perché scelgaci:
---------------------------------------------
a. Risponda la vostra indagine in 24 ore lavorative.
b. orientamento tecnico e professionale.
c. migliore qualità e migliore prezzo.
Manteniamo i prodotti eccellenti e tentiamo d'ottenere soddisfazione del cliente 100%. Lle buone risposte sono molto importanti, diamo il benvenuto a per il vostro suggerimento o risposte gentile sulle merci e sul nostro servizio.
FAQ:
1. Potrei avere prezzi dei vostri prodotti?
Bene benvenuto. Senta libero prego per inviarci tutta l'indagine. Otterrete la nostra risposta in 24 ore.
2. Possiamo stampare il nostri logo/nome società/del sito Web sui prodotti?
Sì, l'OEM ed il ODM sono disponibili.
3. Che cosa è il termine d'esecuzione per ordine regolare?
7-15 giorni per la quantità di ordine più di meno di 2000pcs. Per la più quantità, possiamo negoziare a questo proposito.
4. Ispezionate i prodotti finiti?
La nostra autoispezione 100% dei prodotti e provare prima dell'imballaggio.
5. Come circa i termini di pagamento?
deposito di 30%, l'equilibrio di pagamento di resto contro la copia di B/L.
