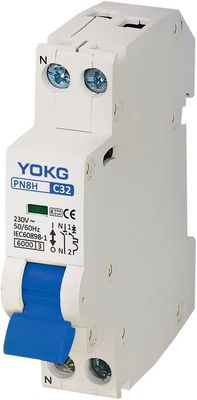

6KA piccolo interruttore PN8H 1P+N MCB in 10A, 20A B, C, curva di D
Applicazione:
Il ♦ mette in cortocircuito la protezione
Funzione di isolamento del ♦
Il ♦ sovraccarica la protezione
Funzione di indicazione del ♦ della posizione del contatto
Il ♦ sostiene l'installazione della Baccano-ferrovia di 35mm
Tipo fissante uscente ricevuto di sostegno del ♦ ed inferiore, o tipo fissante uscente ricevuto e superiore inferiore superiore
♦ capace di selezionare gli accessori elettrici e di raggiungere indicazione distante dello stato di MCB; scatenamento di rottura, chiuso e dell'errore
♦ capace di selezionare gli accessori elettrici e di realizzare protezione di sovratensione e di sotto-tensione di MCB e del rilascio distante dello scambio
Caratteristica di scatenamento istantanea:
L'interruttore PB8 è progettato per la protezione di distribuzione e dei circuiti di derivazione, avendo carico differente;
Curva B del ♦----Il dispositivo non dovrebbe funzionare in 0,1 secondi alla corrente 3 dentro; alla corrente 5 in dovrebbe in lavorare in di meno che 0.1S
Curva C del ♦---- Il dispositivo non dovrebbe funzionare in 0,1 secondi alla corrente 5 dentro; alla corrente 10 in dovrebbe in lavorare in di meno che 0.1S
Curva D del ♦---- Il dispositivo non dovrebbe funzionare in 0,1 secondi alla corrente 10 dentro; alla corrente 20 in dovrebbe in lavorare in di meno che 0.1S
Caratteristiche di funzionamento di sovracorrente:
| No. |
Corrente nominale del rilascio (A) |
Stato iniziale |
Corrente della prova |
Tempo specificato |
Risulti per essere ottenuto |
Osservazioni |
| 1 |
1~63 |
stato di codice |
1,13 dentro |
≤ 1h di t |
Non viaggio |
|
| 2 |
1~63 |
sopra la prova precedente |
1,45 dentro |
t < 1h |
viaggio |
regolazione corrente fino a valore specificato costantemente in 5s |
| 3 |
Nel ≤ 32 |
stato di codice |
2,55 dentro |
1s <t <60s |
viaggio |
|
| > in 32 |
stato di codice |
2,55 dentro |
1s <t <120s |
viaggio |
|
| 4 |
1~63 |
stato di codice |
3 dentro |
t ≤0.1s |
Non viaggio |
Tipo B |
| 1~63 |
stato di codice |
5 dentro |
t <0.1s |
viaggio |
Tipo B |
| 1~63 |
stato di codice |
5 dentro |
t ≤0.1s |
Non viaggio |
Tipo C |
| 1~63 |
stato di codice |
10 dentro |
t <0.1s |
viaggio |
Tipo C |
| 1~63 |
stato di codice |
10 dentro |
t ≤0.1s |
Non viaggio |
Tipo di D |
| 1~63 |
stato di codice |
20 dentro |
t <0.1s |
viaggio |
Tipo di D |
Il numero di Pali:
Dimensioni:
Specifiche:
| Pali |
1P+N |
| Specificazione elettrica |
| Corrente nominale (A) dentro |
1-40 |
| Frequenza nominale (hertz) |
50/60 |
| Tensione di lavoro Rated (V) Ue |
230 |
| Tensione isolata Rated (V) Ui |
400 |
| L'impulso resiste alla tensione (chilovolt) Uimp |
4 |
| Cortocircuito stimato che rompe CIN di capacità (KA) |
6 |
| Tipo di scatenamento istantaneo |
B, C, D |
| Tensione di lavoro massima Umax |
240 |
| Tensione di lavoro minima Umin |
- |
| Tensione di prova dielettrica (chilovolt) |
2 |
| Valore standard meccanico di tempo di impiego |
10000 |
| (OC) valore standard elettrico |
4000 |
| Controllo ed indicazione: |
| Rilascio dello scambio (SHT) |
Facoltativo |
| Rilascio di Undervoltage (UVT) |
Facoltativo |
| Contatto ausiliario (AUS.) |
Facoltativo |
| Contatto dell'allarme (alt) |
Facoltativo |
| Indicatore di posizione del contatto |
Difetto |
| Indicazione dell'errore |
Nessuno |
| Collegamento ed installazione: |
| Temperatura ambiente (con average≤35℃ quotidiano) |
-5℃~+40℃ |
| Grado di protezione tutti i lati |
IP40 |
| Terminale del collegamento |
IP20 |
| Cavo (㎟) |
10 |
| Sbarra collettrice (㎟) |
- |
| Montaggio |
Cavo |
| Grado di inquinamento |
2 |
| Fornisca di rimandi la temperatura per la regolazione dell'elemento termico (℃) |
30 |
| Temperatura di stoccaggio (℃) |
-25℃~+70℃ |
| Coppia di serraggio |
2,5 |
| Collegamento |
Alto e basso |
| Dimensioni (millimetri) a (1P/2P/3P/4P) |
17,5 (1P+N) |
| b (1P/2P/3P/4P) |
87 (1P+N) |
| (WxHxL) c (1P/2P/3P/4P) |
77,5 (1P+N) |
