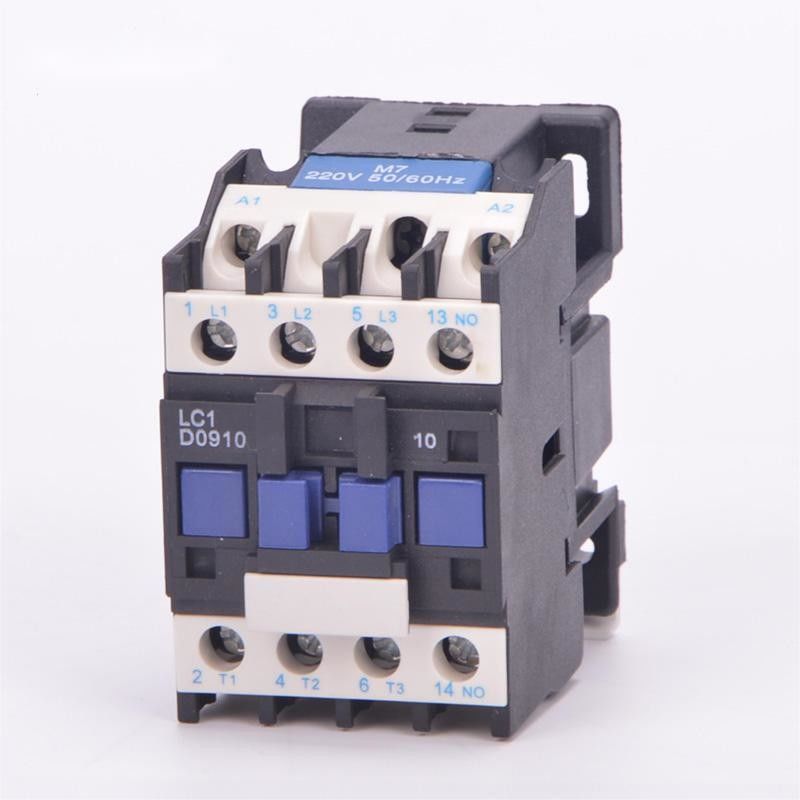

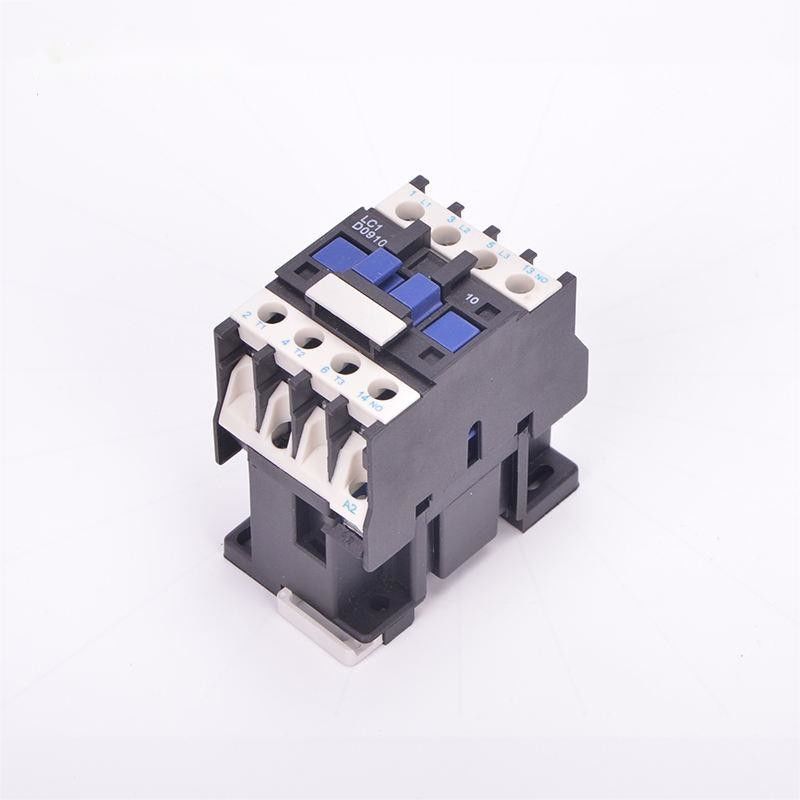

Contattore del cambiamento 60HZ del contattore 3P 4P 50 di 9A-95A General Electric
Applicazione:
Il contattore di CA di serie dello Sc (qui di seguito contattore) è adatto a utilizzare i circuiti fino al CA di tensione nominale 690V in 50 hertz o in 60 hertz, corrente nominale fino a 95A, per la fabbricazione, rompente frequentemente, avviante & controllante il motore a corrente alternata. Combinato con il relè termico, si trasforma nel dispositivo d'avviamento elettromagnetico per la protezione dei circuiti di sovraccarico.
Questo contattore di serie aderisce al GB 14048, IEC60947-4-1
Generalità:
altitudine dell'installazione del *The meno di 2000m.
gamma di temperature circondante del *The: da -5°C ~ +40°C.
*In lo stato antideflagrante. o senza erosione adeguata e
distruzione di area conduttiva della polvere e del gas.
la pioggia e la neve del *Without invadono.
* Livello 2. di inquinamento.
Modello ed implicazione:
Parametri principali e prestazione tecnica:
| Tipo |
SC09 |
| Corrente di riscaldamento stimata (A) |
20 |
| Tensione di isolamento stimata (v) |
690 |
| L'impatto stimato resiste alla tensione (chilovolt) |
6 |
| Potere di chiusura stimato |
10le |
| Rated che rompe capacità |
8le |
| Pali |
3 |
| Contatto ausiliario |
NO/NC |
| A breve termine resista alla corrente (A) |
10S |
72 |
| Corrente di lavoro Rated (A) |
380V |
AC-3 |
9 |
| AC-4 |
3,5 |
| 660V |
AC-3 |
6,6 |
| AC-4 |
1,5 |
Capacità AC-3 della fase 3
chilowatt del motore della scoiattolo-gabbia (AC-3) |
220V |
2,2 |
| 380V |
4 |
| 660V |
5,5 |
| Frequenza di operazione (times/h) |
Vita elettrica |
AC-3 |
1200 |
| AC-4 |
300 |
| Vita meccanica |
3600 |
| Vita elettrica (10000/times) |
AC-3 |
100 |
| AC-4 |
20 |
| Vita meccanica (10000/times) |
1000 |
| Tipo fornito del fusibile |
RT16-20 |
| Tensione di rifornimento stimata di controllo noi (V) |
50/60Hz |
12~480 |
| Gamma di operazione |
Ridotto |
(85%~110%) noi +40℃ |
| Liberazione |
(20%~75%) noi -5℃ |
| Potere medio della bobina di CA (VA) |
Inizio |
70 |
| Conservazione |
8 |
| Classe di efficienza energetica |
classe 3 |
| Perdita termica (W) |
2~3 |
| Tempo di attuazione (spettrografia di massa) |
Fine |
12~25 |
| Rottura |
5~20 |
| Collegamenti principali del circuito |
cavo flessibile senza freddo
premendo terminale (㎟) |
1 bastone |
1~4 |
| 2 bastoni |
1~4 |
cavo flessibile con freddo
premendo terminale (㎟) |
1 bastone |
1~4 |
| 2 bastoni |
1~2.5 |
| Cavo duro (㎟) |
1 bastone |
1~4 |
| 2 bastoni |
1~4 |
| Dimensione di fissaggio della vite |
|
M3.5 |
| Stringendo coppia di torsione di fissaggio (N.m) |
|
0,8 |
| Collegamenti del ciclo di controllo |
cavo flessibile senza freddo
premendo terminale (㎟) |
1 bastone |
1~4 |
| 2 bastoni |
1~4 |
cavo flessibile con freddo
premendo terminale (㎟) |
1 bastone |
1~4 |
| 2 bastoni |
1~2.5 |
| Cavo duro (㎟) |
1 bastone |
1~4 |
| 2 bastoni |
1~4 |
| Dimensione di fissaggio della vite |
|
M3.5 |
| Stringendo coppia di torsione di fissaggio (N.m) |
|
0,8
|
Dimensione dell'installazione:
| Un massimo |
B massima |
C massima |
a |
b |
∅ |
| 57 |
86 |
95 |
40 |
48 |
4,5 |
