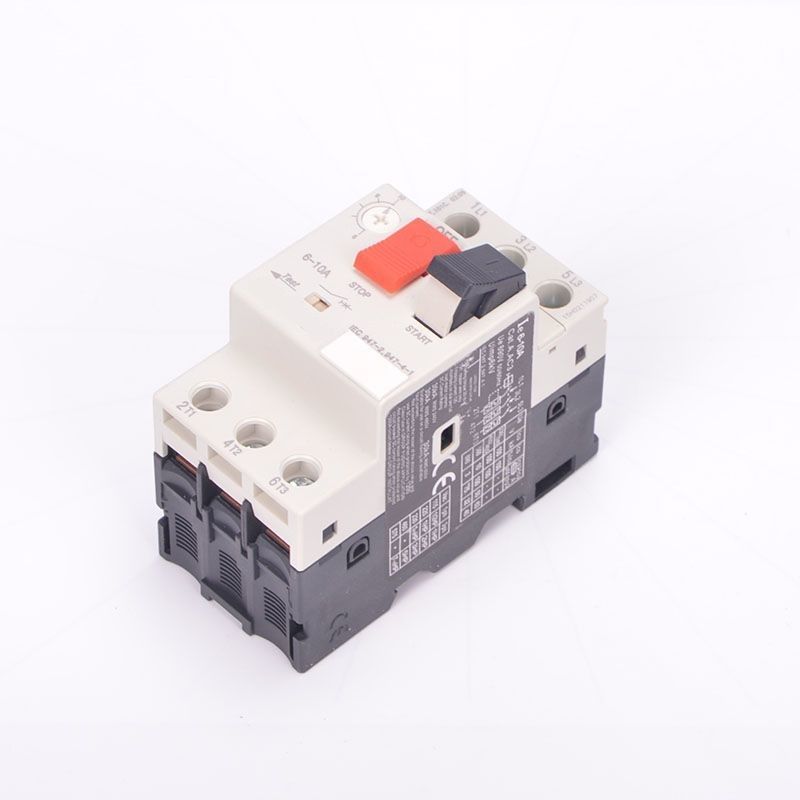

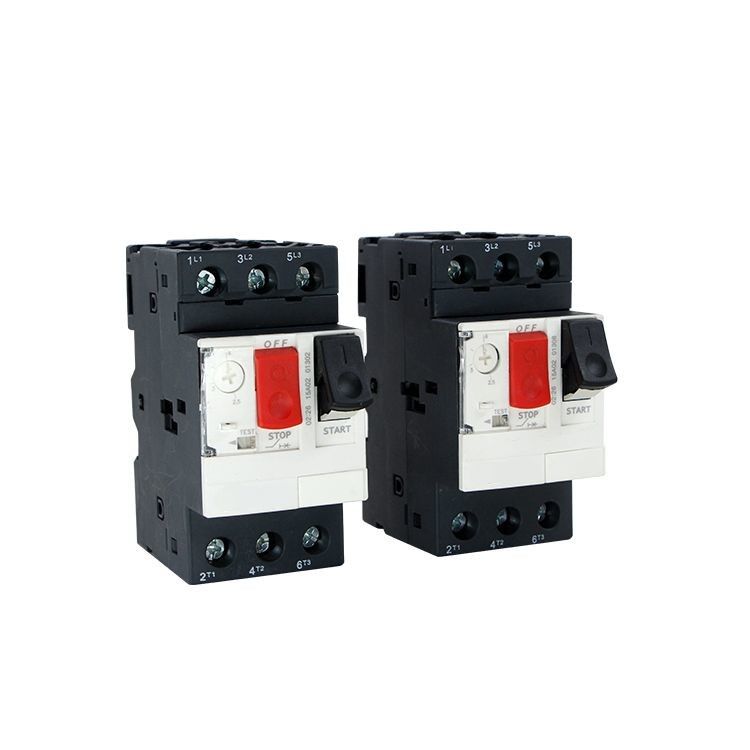

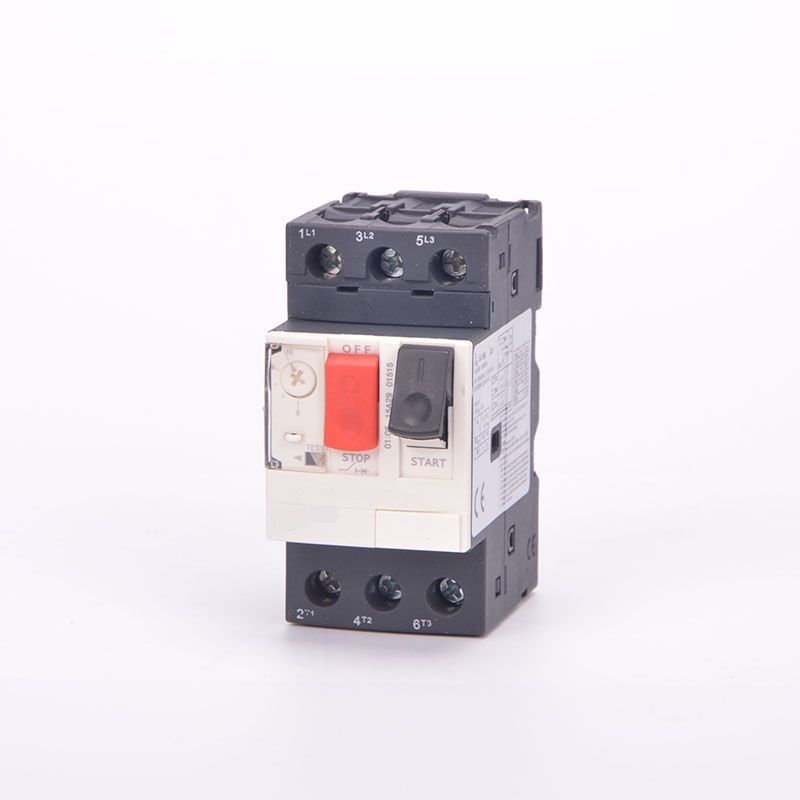

interruttore 3 Pali 24.0-32.0 di protezione del motore di 3P MPCB GV2-ME
Applicazione:
GV1, GV2, interruttore di protezione del motore di serie GV3, progettazione modulare, bello aspetto, piccolo volume, protezione di fase della rottura, relè termico incorporato, forte funzionalità, buona versatilità. La serie si conforma a IEC60947.2 e IEC60947-4.1 e norma EN60947-1. Il commutatore ed il contattore possono essere composti di dispositivo d'avviamento diretto del motore. La serie di protezione delle coperture, ecc.
Il grado può raggiungere IP65. Ci sono tre tipi di prodotti in questa serie: GV2-M.ME è un motore controllato di spinta-buttoni con l'interruttore magnetico della protezione del calore; GV2-RS è un interruttore con la protezione magnetica termica per un motore controllato da un commutatore di trasferimento; Interruttori di GV2-LS.LE con protezione magnetica (senza protezione termica di ritardo) per i motori elettrici controllati dai commutatori di trasferimento.
Funzione e caratteristica
l'operazione 1.The significa del commutatore: stile del M.-bottone; stile P-rotatorio del commutatore; RS, LS - stile disollevamento del commutatore.
L'interruttore della protezione del motore di serie 2.GV2 adotta la progettazione modulare, la bella forma, il piccolo volume, la protezione aperta di fase, con
relè termico incorporato, funzionale e generalità.
3.Switch ed il contattore possono essere composti di dispositivo d'avviamento di motore.
4. contatto supplementare:
5. contatti ausiliarii di Instaneous
6. Nell'ambito del rilascio di tensione
Commutatore dell'aria del motore
GV2-M, GV2-ME, GV2-P | GV2-RS | GV2-LS, GV2-LE | |||
M01C | 0.1-0.16 | RS01C | 0,1 -0,16 | ||
M02C | 0.16-0.25 | RS02C | 0.16-0.25 | ||
M03C | 0.25 - 0,40 | RS03C | 0.25 - 0,40 | LS03 | 0 25-0.40 |
M04C | 0.40- 0,63 | RS04C | 0.40- 0,63 | LS04 | 0 40-0.63 |
M05C | 0.63 - 1 | RS05C | 0.63-1 | LS05 | 0,63 -1 |
M06C | 1-1.6 | RS06C | 1-1.6 | LS06 | 1-1.6 |
M07C | 1.6-2.5 | RS07C | 1.6-2.5 | LS07 | 1.6-2.5 |
M08C | 2 5-4 | RS08C | 25-4 | LS08 | 2.5-4 |
M10C | 4-6.3 | RS10C | 4 - 6,3 | LS10 | 4-6.3 |
M14C | 6-10 | RS14C | 6-10 | LS14 | 6-10 |
M16C | 9-14 | RS16C | 9-14 | LS16 | 9-14 |
M18C | 10-16 | RS18C | 10-16 | LS8 | 10-16 |
M20C | 13-18 | RS20C | 13-18 | LS20 | 13-18 |
M21C | 17-23 | RS21C | 17-23 | LS21 | 17-23 |
M22C | 20-25 | RS22C | 20-25 | LS22 | 20-25 |
M32C | 24-32 | RS32C | 24-32 |
Il potere stimato del electromtor trifase controllato dall'interruttore (bereaker del circuito del motore GV2)
La gamma di regolazione di IE della corrente nominale (a) | Il potere standard del electromotor trifase KW.AC-350HZ/60HZ | |||||
230/240V | 400V | 415V | 440V | 500V | 690V | |
0.1-0.16 | - | - | - | - | - | - |
0.16-0.25 | - | - | - | - | - | - |
0,25 - 0,4 | - | - | - | - | - | - |
040- 0,63 | - | - | - | - | - | 0,37 |
0,63 -1 | - | - | - | 0,37 | 0,37 | 0,55 |
1 - 1,6 | - | 0,37 | - | 0,55 | 0,75 | 1,1 |
1.6-2.5 | 0,7 | 0,75 | 0,75 | 1,1 | 1,1 | 1,5 |
2.5-4 | 0,75 | 1,5 | 1,5 | 1,5 | 22 | 3 |
4-6.3 | 1,1 | 2,2 | 2,2 | 3 | 37 | 4 |
6-10 | 2,2 | 4 | 4 | 4 | 5,5 | 7,5 |
9-14 | 3 | 5,5 | 5,5 | 7,5 | 7,5 | 9 |
13-18 | 4 | 7,5 | 9 | 9 | 9 | 11 |
17-23 | 5,5 | 11 | 11 | 11 | 11 | 15 |
20-25 | 5,5 | 11 | 11 | 11 | 15 | 18,5 |
24-32 | 7,5 | 15 | 15 | 15 | 185 | 23 |
Il valore di permuta corrente del disjointnig dell'interruttore nel campo magnetico istantaneo. (Riferisca alla tabella 3)
Na della corrente nominale I | La permuta di regolazione della gamma corrente per i coponents A. | Il valore corrente drsjointing del commutrng in Na istantaneo del campo I |
0,16 | 0,1 -0,16 | 1,5 |
0,25 | 0.16-0.25 | 2,4 |
0,4 | 0,25 - 0,4 | 5 |
0,63 | 0,4 - 0 63 | 8 |
1 | 0.63-1 | 13 |
1,6 | 1 -1,6 | 22,5 |
2,5 | 1.6-2.5 | 33,5 |
4 | 2.5-4 | 51 |
6,3 | 4-6.3 | 78 |
10 | 6-10 | 138 |
14 | 9-14 | 170 |
18 | 13-18 | 223 |
23 | 17-23 | 327 |
25 | 20-25 | 327 |
32 | 24-32 | 416 |
