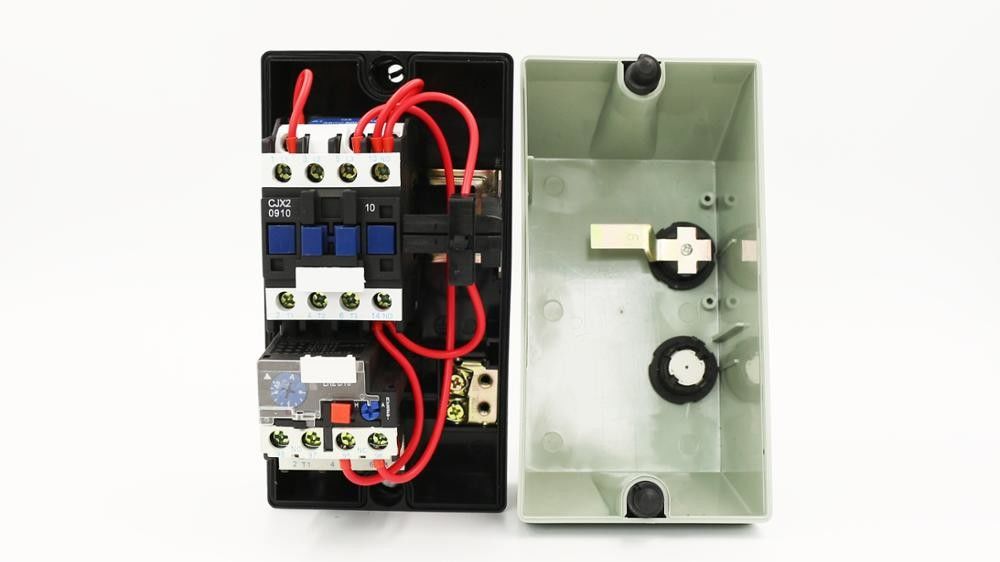

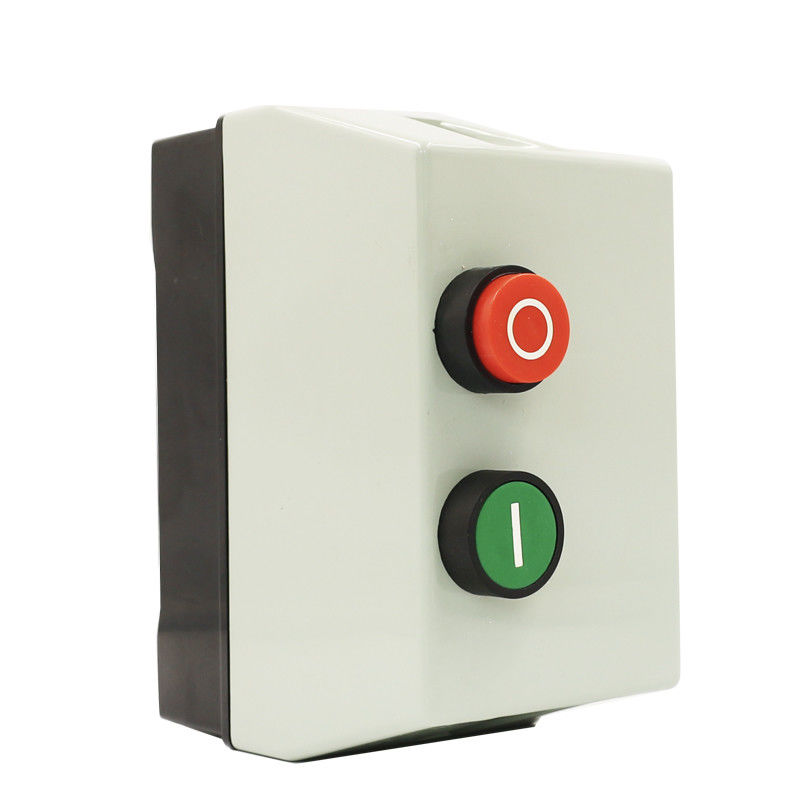

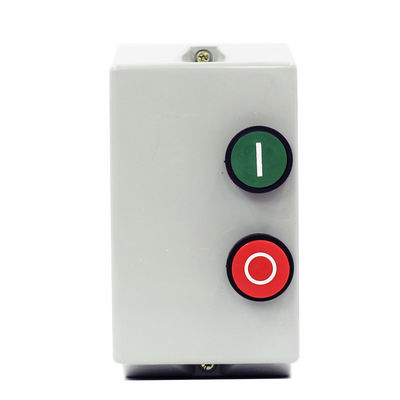

commutatore magnetico del dispositivo d'avviamento del motore di 9amp 18A SE1-09~18 220V 380V
Applicazione:
Il dispositivo d'avviamento magnetico di serie SE1 pricipalmente è utilizzato nel circuito di CA 50 hertz o 60 hertz, l'isolamento stimato di 440V e la corrente nominale fino a 95A, si applicano per iniziare il electromotor ed il parcheggio
Caratteristiche:
Norma: IEC60947-4-1, GB14048.4
Temperatura ambiente: -5 ℃ a ℃ +40
Posizioni di funzionamento: Identico alle posizioni per i contattori
Dati tecnici:
Modello | Funzionamento Rated corrente |
Capacità trifase | Relè termico di corrispondenza di sovraccarico | Campo di regolazione corrente | ||
220V/230V | 380V/400V | 415V/440V | ||||
SE1-09 | 9 | 2,2 | 4 | 4 | LR2-D1314 | 7~10 |
SE1-12 | 12 | 3 | 5,5 | 5,5 | LR2-D1316 | 9~13 |
SE1-18 | 18 | 4 | 7,5 | 9 | LR2-D1321 | 12~18 |
Immagini di modello del relè termico di sovraccarico come seguire:
