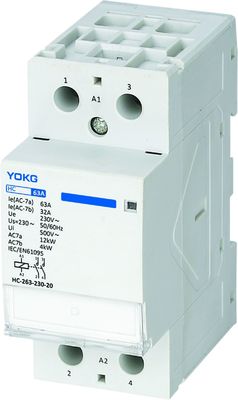

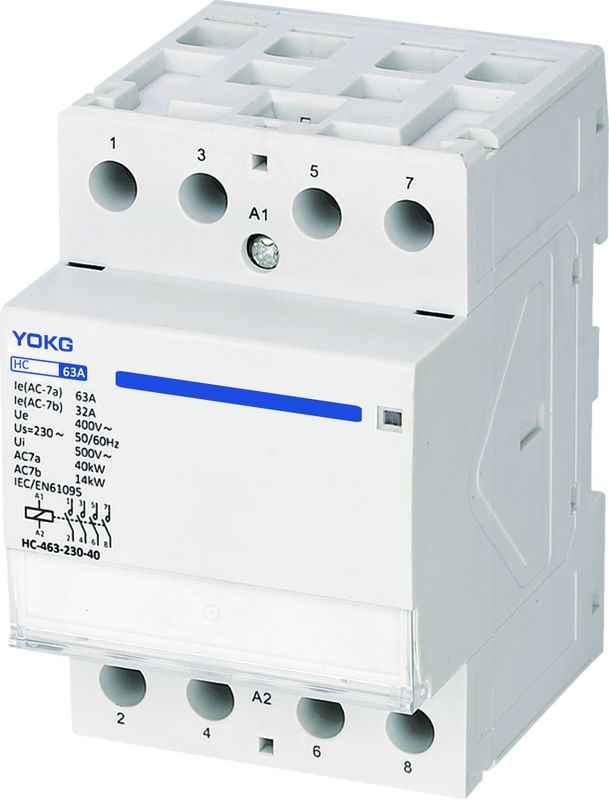

Contattore HC-263 2P/4P 63A 230V di CA della famiglia per controllo di illuminazione nuovo
Applicazione:
Il contattore della famiglia di CA di serie del ♦ HC (qui di seguito contattore) è adatto a utilizzare nei circuiti fino al CA stimato di tensione di lavoro 400 V 50 hertz (o 60 hertz), la corrente di lavoro stimata fino a 63A, controllare gli apparecchi elettrici della famiglia ed il carico induttivo induttivo basso del carico della reattanza e micro della reattanza di simile uso, può anche limitato per controllare il carico di motore della famiglia di cui il potere di controllo deve essere diminuito relativamente.
Il ♦ questo prodotti si applica ai posti quali la famiglia, gli hotel, gli appartamenti, ecc per realizzare l'automazione degli apparecchi elettrici prodotti su grande scala della famiglia.
♦ conformemente a IEC61095, GB17885
Modello e definizione:
Condizioni operative normali e stato dell'installazione:
♦ la temperatura dell'aria ambiente: -5~+40℃, media non più di +35℃ entro 24 ore.
Altitudine del ♦ (m): Non superare 2000 metri
Condizioni atmosferiche del ♦: Quando il più alta temperatura è +40℃, l'umidità relativa dell'aria non dovrebbe essere superiore a 50%. Il più alta umidità relativa dovrebbe essere permessa alla temperatura più insufficiente, per esempio, all'umidità di 90% quando ℃ 20. Le misure speciali dovrebbero essere approntate quando la rugiada condensata accade occasionalmente dovuto i mutamenti di temperatura.
Grado di inquinamento del ♦: Classe 2
Categoria dell'installazione del ♦: II
Montaggio del ♦: Sull'installazione della ferrovia di montaggio della ferrovia TH35-7.5 di baccano
Grado di protezione del ♦: IP20
Generalità:
Valutazione elettrica: fino a 25A, 40A, 63A, 100A Categoria di utilizzazione: AC-1, AC-7a, AC-7b
Norma: IEC/EN 61095 Vita elettrica 100.000, vita meccanica 1.000.000
HC-225/HC-240/HC-263: Ue=230V~ HC-425/HC-440/HC-463: Ue=400V~
Gamma di operazione:
Il contattore tirerà attendibilmente dentro a qualunque valore fra 85% noi e 110%Us. 110% noi è il valore massimo e 85%Us è il valore di manimum.
Il contattore ci libererà e romperà completamente fra 75% e 20% noi. 20% noi è il valore massimo e 75%Us è il valore minimo.
Prestazione nominata di operazione:
| Facendo e rompendo circostanza | ||||||
| Categoria di utilizzazione | Ic/Ie | Ur/Ue | cos Φ | facendo tempo (a) s |
tempo di intervallo s |
ciclo operativo periodi |
| AC-7a | 1,0 | 1,05 | 0,80 | 0,05 | 10 | 30 000 |
| AC-7b | (c) | (b) | 0,45 | 0,05 | 10 | 30 000 |
| (a) se il contatto si è chiuso completamente prima della rottura ancora, il tempo di fabbricazione si concede di meno che 0.05s. (b) per la fabbricazione del opertion Ur/Ue=1.0, per la rottura dell'operazione Ur/Ue=0.17 (c) per la fabbricazione dell'operazione Ic/Ie=6.0, per la rottura dell'operazione Ic/Ie=1.0 |
||||||
Facendo e rompendo capacità:
| Facendo e rompendo circostanza | ||||||
| Categoria di utilizzazione | Ic/Ie | Ur/Ue | cos Φ | facendo tempo (a) s |
tempo di intervallo s |
ciclo operativo periodi |
| AC-7a | 1,5 | 1,05 | 0,80 | 0,05 | 10 | 50 |
| AC-7b | 8 | 1,05 | 0,45 | 0,05 | 10 | 50 |
Vita meccanica:
Vita meccanica: 1 milione volte, cicli operativi all'ora sono 300 volte.
Vita elettrica:
Vita elettrica: 100.000 volte, i cicli operativi massimi al giorno sono 100 volte.
Prodotti:
I contattori del ♦ sono apparecchi modulari di controllo della struttura novella, piccolo volume. La sua caratteristica comprende l'installazione della baccano-ferrovia, la dimensione modulare, la bella progettazione e la sicurezza. Può applicare la struttura di inversione e combinarsi con il mini interruttore in scatola di illuminazione.
♦ applica il buon materiale di isolamento, che migliorano l'indice di sicurezza.
♦ ha bell'aspetto ed a basso rumore ed è adatto ad hotel ed ospedale, ecc.
Codice di ordine del contattore della casa di HC:
| 63A | 2P | 4P |
| 24V | HC-263-24-10 | HC-463-24-30 |
| HC-263-24-20 | HC-463-24-40 | |
| HC-263-24-11 | HC-463-24-31 | |
| HC-263-24-02 | HC-463-24-22 | |
| HC-463-24-04 | ||
| 48V | HC-263-48-10 | HC-463-48-30 |
| HC-263-48-20 | HC-463-48-40 | |
| HC-263-48-11 | HC-463-48-31 | |
| HC-263-48-02 | HC-463-48-22 | |
| HC-463-48-04 | ||
| 110V | HC-263-110-10 | HC-463-110-30 |
| HC-263-110-20 | HC-463-110-40 | |
| HC-263-110-11 | HC-463-110-31 | |
| HC-263-110-02 | HC-463-110-22 | |
| HC-463-110-04 | ||
| 230V | HC-263-230-10 | HC-463-230-30 |
| HC-263-230-20 | HC-463-230-40 | |
| HC-263-230-11 | HC-463-230-31 | |
| HC-263-230-02 | HC-463-230-22 | |
| HC-463-230-04 |
