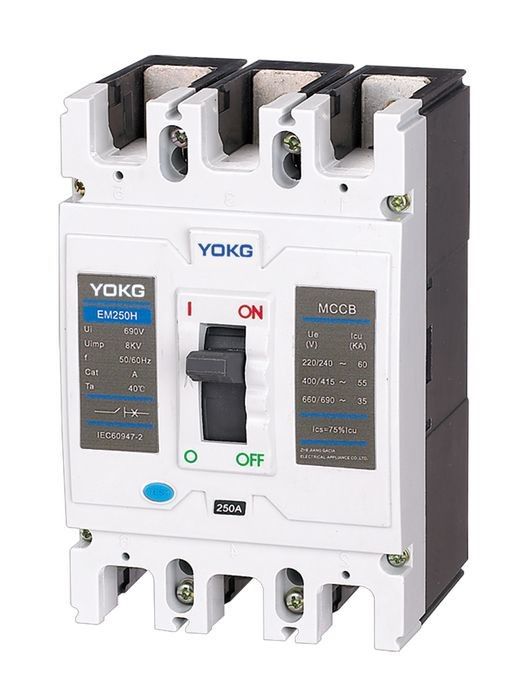

YOKG ha modellato l'interruttore MCCB EM250N 1P, 2P, 3P, 4P Ecomonic di caso
Applicazione:
L'interruttore di caso modellato serie di EM del ♦ si applica con con tensione d'isolamento stimata 500V, ha valutato la tensione di lavoro 690V nello stato di CA (50/60) di hertz ed usato per lo scambio raro. Il MCCB sta proteggendo nel sovraccarico, cortocircuito e nell'ambito della situazione di tensione per proteggere il dispositivo di potere e del sistema a circuito chiuso da danno.
Il ♦ Il MCCB può essere diviso nella B, N, S, tipi di H secondo il loro cortocircuito limitato stimato che rompe la capacità.
Il ♦ Il MCCB è vantaggioso per la il suoi corpo compatto, alta capacità di rottura, breve arccasting e funzione aseismatic superiore.
Il ♦ Il MCCB ha funzione di isolamento con il suo segno»
«
Il ♦ il prodotto aderisce all'IEC 60947-2, GB14048.2
Stati normali di installtion:
Altezza del ♦ sopra il livello del mare: ≤2000m
Temperatura media ambientale del ♦: ≤+40℃, ≥5℃
♦ può resistere all'effetto di aria umida ed all'effetto della foschia del sale, della foschia dell'olio e dei batteri della nebbia.
♦ nel posto all'interno del midium senza pericolo dell'esplosione e senza corrosione del contenitore di metallo, danno dei gas dell'isolamento
e polvere conduttiva
♦ nessun danno di pioggia e di neve
Grado di inquinamento del ♦: 3
Caratteristica di scatenamento:
| Corrente di intervento stimata (A) | corrente di intervento E-magnetica (A) | Osservazioni | non-lavoro (freddo) di 1.05In durata (h) |
non-lavoro (caldo) di 1.30In durata (h) |
| 10≤In≤63 | 10In x (1±20%) | Di tipo distributivo | ≥1 | ≤1 |
| 63≤In≤100 | 10In x (1±20%) | Di tipo distributivo | ≥2 | ≤2 |
| 100≤In≤800 | 5In x (1±20%) 10In x (1±20%) |
Di tipo distributivo | ≥2 | |
| 10≤In≤800 | 12In x (1±20%) | tipo di Motore-protezione | non-lavoro (freddo) di 1.0In durata (h) |
non-lavoro (caldo) di 1.20In durata (h) |
| ≥2 | ≤2 |
Specifiche:
| Pali | 1P, 2P, 3P, 4P | ||
| Specificazione elettrica | |||
| Livello di trama stimato Inm corrente (A) | 250 | ||
| Corrente nominale (A) dentro | 125.160.180.200.225 (250) | ||
| Tensione isolata Rated Ui (CA V) Ui | 690 | ||
| L'impulso stimato resiste alla tensione (v) Uimp | 8000 | ||
| Tensione di lavoro Rated Ue (CA V) | 400/415 | ||
| Tipo di rottura | N | S | H |
| Cortocircuito limitato Rated che rompe capacità Icu (Ka) | 35 | 50 | 65 |
| Cortocircuito di lavoro Rated che rompe capacità Icu (Ka) | 35 | 38 | 42,75 |
| Funzione di isolamento | |||
| Valore standard meccanico di tempo di impiego | 8500 | ||
| (OC) valore standard elettrico | 1500 | ||
| Collegamento ed installazione | |||
| Grado di protezione Tutti i lati | IP40 | ||
| Terminale filo | IP20 | ||
| Cablaggio dell'assemblea | Parte anteriore/posteriore | ||
| Assemblea alimentabile | □ | ||
| Collegamenti Estragga l'assemblea | - | ||
| Distanza d'effetto ad arco (millimetri) | 0, ≤50 | ||
| Dimensioni (millimetri) L | 165 | ||
| W |
72/107 | 142 | |
| (W x H x L) H | 72 | ||
